發布時間: 2019-2-26 15:16

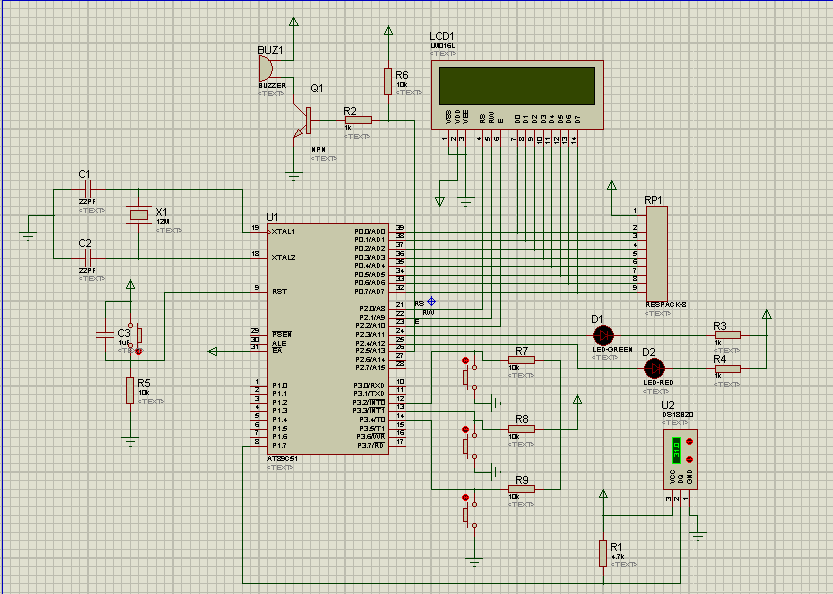

正文摘要:請大神們幫我看看，我這原理圖，我是要做一個基于單片機的水溫控制系統，能設置溫度上下限，并能自動報警提示，可以在液晶屏上顯示溫度，當溫度超過上限時，自動報警。低于下限時，自動加熱。我是用Protues做的原理 ... |
| 沒大毛病，就蜂鳴器那里有必要改一下，用PNP三極管驅動，另外蜂鳴器并聯一個續流二極管和一個105以上的電容，最好再串聯一個幾十歐的電阻。 |
| 參與人數 1 | 黑幣 +50 | 收起 理由 |
|---|---|---|
 admin
| + 50 | 回帖助人的獎勵！ |
|
R7R8R9不需要，除非你用的不是STC的單片機 沒有加熱系統 這不過是一個入門的硬件電路，主要還是在軟件，如果你還不會自己設計一個入門的硬件電路，就說明你還沒有準備好學單片機，再去把模電看一下，不用你多長時間的，總比以后什么硬件問題都要問人的好 |
| 參與人數 1 | 黑幣 +40 | 收起 理由 |
|---|---|---|
|
admin
| + 40 | 回帖助人的獎勵！ |
