關于74hc573電路問題,請求大神指點迷津，必有感謝

查看數: 1350 | 評論數: 1 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-2-26 18:20

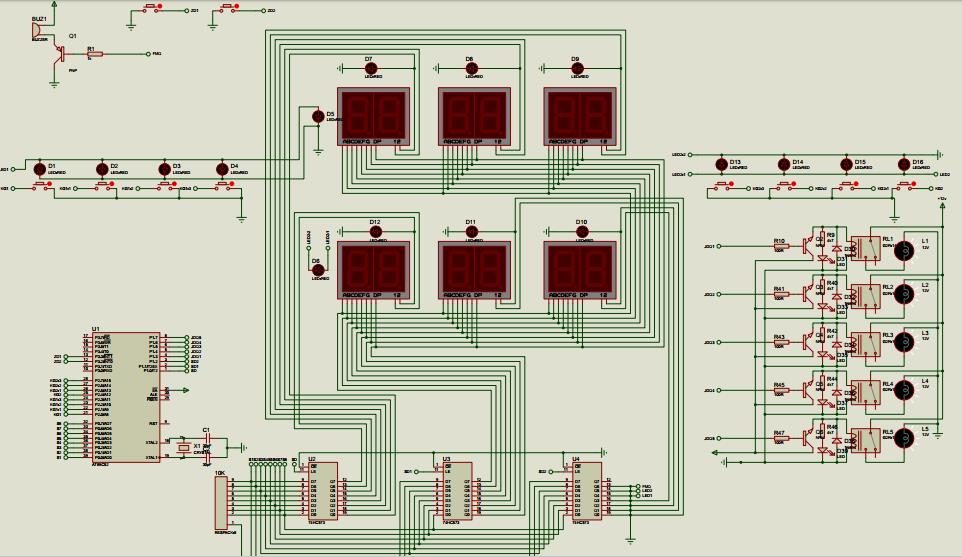

本人新人，按這圖紙焊的板子，求大神指點錯誤，如有可能幫忙改正一下，必有感謝，右下角573的接地不是，畫多了

回復

ID:213173 發表于 2019-2-27 09:03

這圖放大了也看不清楚。連線有無錯誤無法判斷，但5路繼電器和1路蜂鳴器的晶體管放大電路應該是把負載接晶體管C極。看圖中是用的是普通51單片機，建議用低電平驅動PNP晶體管。你把仿真文件用附件發上來幫你看看。
