求大佬求解簡述使用74HC595驅動數碼管顯示的原理。

查看數: 3592 | 評論數: 8 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2019-3-4 20:27

正文摘要:

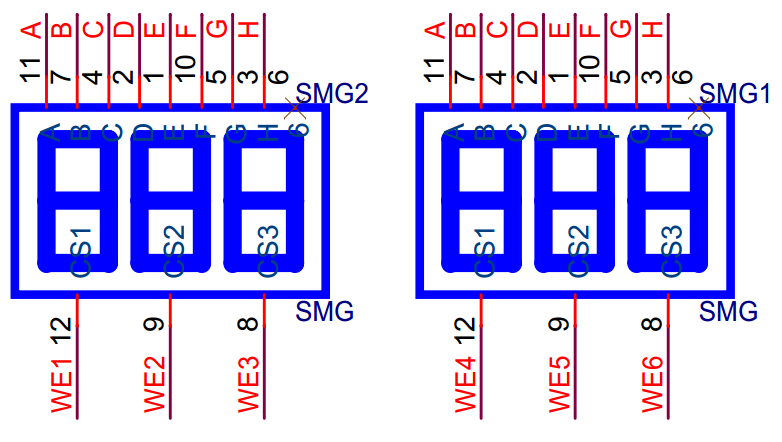

求解此原理圖的理解

回復

ID:6656 發表于 2019-3-5 15:37
U5選擇哪個數碼管,U4給這個數碼管送值
ID:484746 發表于 2019-3-5 11:25
U5段選,U4位選。
ID:7485 發表于 2019-3-5 09:52
74HC595是一個串入、并出的IO轉換芯片,也可以級聯,級聯時Q7同時為輸出端。
74HC595有三態輸出功能。 移位寄存器和存儲器有各自的時鐘。
sTcp端是存儲寄存器的時鐘輸入
sHcp端是移位寄存器的時鐘輸入
OE(非)輸出使能
MR(非) 芯片復位
DS 串行數據輸入端
ID:484639 發表于 2019-3-5 09:05
段選,位選,如果想同時顯示,需考慮刷新頻率問題。595的原理自己找個PDF看看就懂了,很簡單
ID:484639 發表于 2019-3-5 09:02
U4段選,U5位選,如果想要實現6位同時顯示,需要考慮刷新頻率,已肉眼觀察不閃爍為準。
ID:158375 發表于 2019-3-5 08:23
74HC595是一個8位串行輸入、并行輸出的位移緩存器;
具體這個,沒說錯的話:U5是位選,U4是段選,想顯示某一位,需要兩字節數據串并轉換,一字節位選,一字節位選,延時幾mS,在顯示下一位
ID:478073 發表于 2019-3-5 08:13
74HC595是一個8位串行輸入、并行輸出的位移緩存器:并行輸出為三態輸出。在SCK 的上升沿,串行數據由SDL輸入到內部的8位位移緩存器,并由Q7'輸出,而并行輸出則是在LCK的上升沿將在8位位移緩存器的數據存入到8位并行輸出緩存器。當串行數據輸入端OE的控制信號為低使能時,并行輸出端的輸出值等于并行輸出緩存器所存儲的值。而當OE為高電位,也就是輸出關閉時,并行輸出端會維持在高阻抗?fàn)顟B(tài)。

評分

參與人數 2黑幣 +18 收起 理由
sheng7533967 + 8
yoxi + 10 回帖助人的獎勵!

查看全部評分

ID:473758 發表于 2019-3-5 00:21
U4段選,U5位選。
