STC89C52單片機+74HC595擴展IO口原理圖+源程序

查看數: 9922 | 評論數: 8 | 收藏 10

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-3-28 14:27

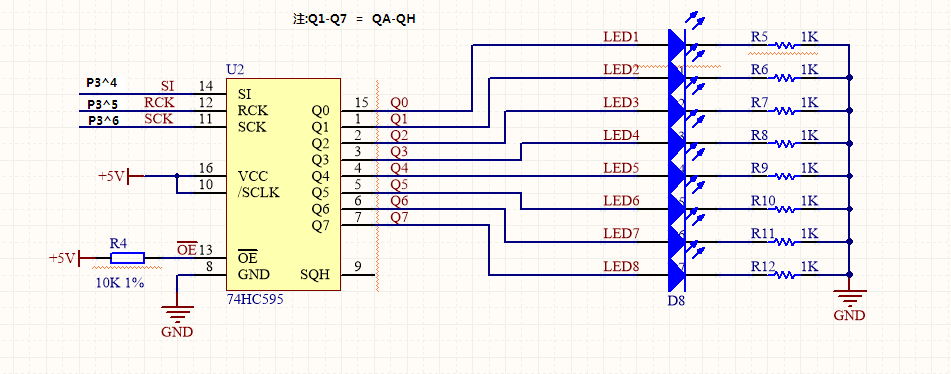

百度了很久, 擴展IO的貼子說的都不是很詳細現在把我測試出來的程序詳細標注方便新人理解電路原理圖如下：

回復

ID:145511 發表于 2024-1-27 16:40

電平都接錯，這什么水平

ID:882420 發表于 2021-3-9 09:08

OE為啥不接低電平呢

ID:718523 發表于 2021-3-7 22:52

謝謝，注釋詳細能看懂

ID:847721 發表于 2020-12-1 09:09

13腳應該直接接低電平

ID:425846 發表于 2019-6-16 14:46

很明顯，13引腳是使能引腳，低電平有效，原理圖接錯了

ID:541953 發表于 2019-5-19 16:14

感謝大佬

ID:314000 發表于 2019-4-22 00:36

13腳不是低電平有效嗎？
