有PDF的數字電路和模擬電路么

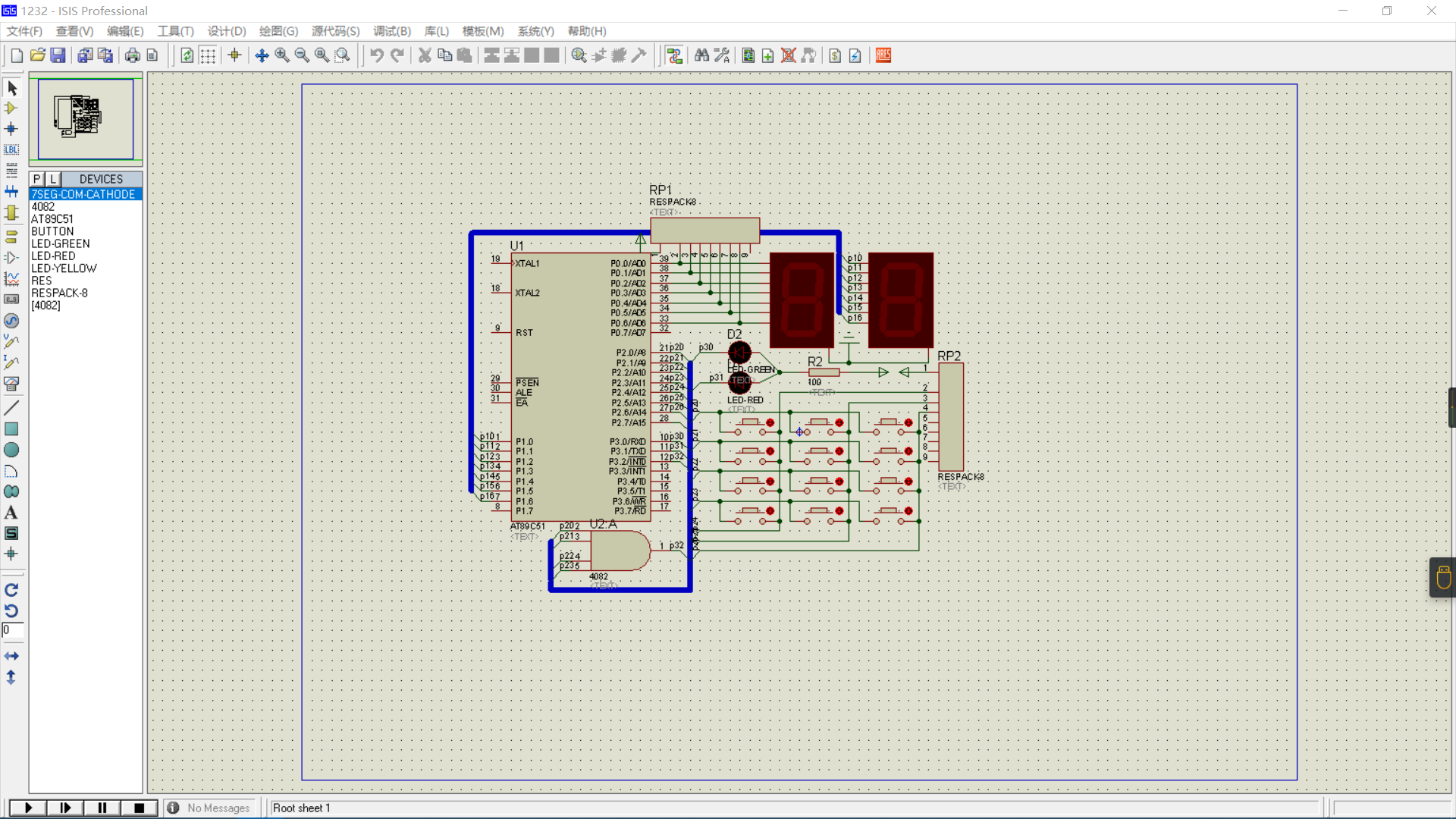

你這仿真 不加外部晶振的？

讓數碼管顯示F，設置顯示的段選值為0x71（共陰數碼管的話），你的代碼中沒有這個代碼，只看到0-9的，char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};表示的是0-9的段選對應，你最好加上A，b，C，d，E，F(xiàn)對應的。

數碼管是采用段選（A_G）和位選（4位）

用邏輯分析儀看一下

可以用4*4的16位矩陣按鍵試試，F(xiàn)對應的數碼管是0x71，0-F有16位，要是需要每個按鍵對應顯示的話可以接矩陣按鍵試試

邏輯分析一下

讓數碼管顯示F，設置顯示的筆段值為0x71（共陰數碼管的話），你的代碼中沒有看到有這個筆段值對應，只看到0-9的，char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};，表示的是0-9的筆段對應，你最好加上A，b，C，d，E，F(xiàn)對應的。

讓數碼管顯示F，設置顯示的筆段值為0x71（共陰數碼管的話），你的代碼中沒有看到有這個筆段值對應，只看到0-9的，char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};，表示的是0-9的筆段對應，你最好加上A，b，C，d，E，F(xiàn)對應的。

suncat0504 發表于 2019-5-28 21:47
讓數碼管顯示F，設置顯示的筆段值為0x71（共陰數碼管的話），你的代碼中沒有看到有這個筆段值對應，只看到0 ...

在那個if語句里面，我是單獨賦值的沒有加到數組里面

我的這個;unsigned char code tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,0x40,0x10};設置的是0-9，A，b,C,d,E,F,-,_這幾個字符的

讓數碼管顯示F，設置顯示的筆段值為0x71（共陰數碼管的話），你的代碼中沒有看到有這個筆段值對應，只看到0-9的，char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};，表示的是0-9的筆段對應，你最好加上A，b，C，d，E，F(xiàn)對應的。
