單相全橋逆變中單片機的PWM輸出引腳與三極管相連，單片機GND引腳是否與電路連，怎么連

查看數: 2752 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-8-3 09:27

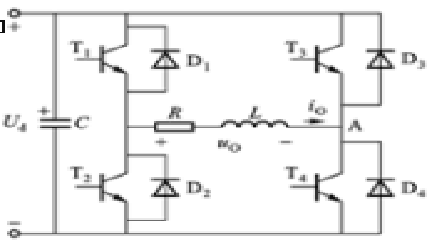

嘗試做一個單片機輸出PWM控制全橋逆變的電路，發現輸出波形起伏很嚴重，想到可能是單片機的GND沒與電路相連，導致PWM懸空漂浮，不穩定，請教做過全橋逆變的大佬，單片機除了PWM引腳與三極管相連，GND引腳要不要和電 ...

回復

ID:595783 發表于 2019-8-5 20:19

可以gnd與-端連，T1和T3用自舉電路。雙極性調制

ID:406793 發表于 2019-8-3 11:39

scmianyangzly 發表于 2019-8-3 10:46
建議：
1：單片機數字處理應該與功率全橋部分隔離。
2：采用光耦PWM控制

好的，謝謝你的回答

ID:276604 發表于 2019-8-3 10:46

建議：
1：單片機數字處理應該與功率全橋部分隔離。
2：采用光耦PWM控制
3：建議熟悉下全橋電路是怎么工作的？ZVS,還是采用ZCS?
4：4個MOS管的驅動電路建議參考下ST有個專門講MOS驅動的文檔。
