你可以試試用Mutisim仿真

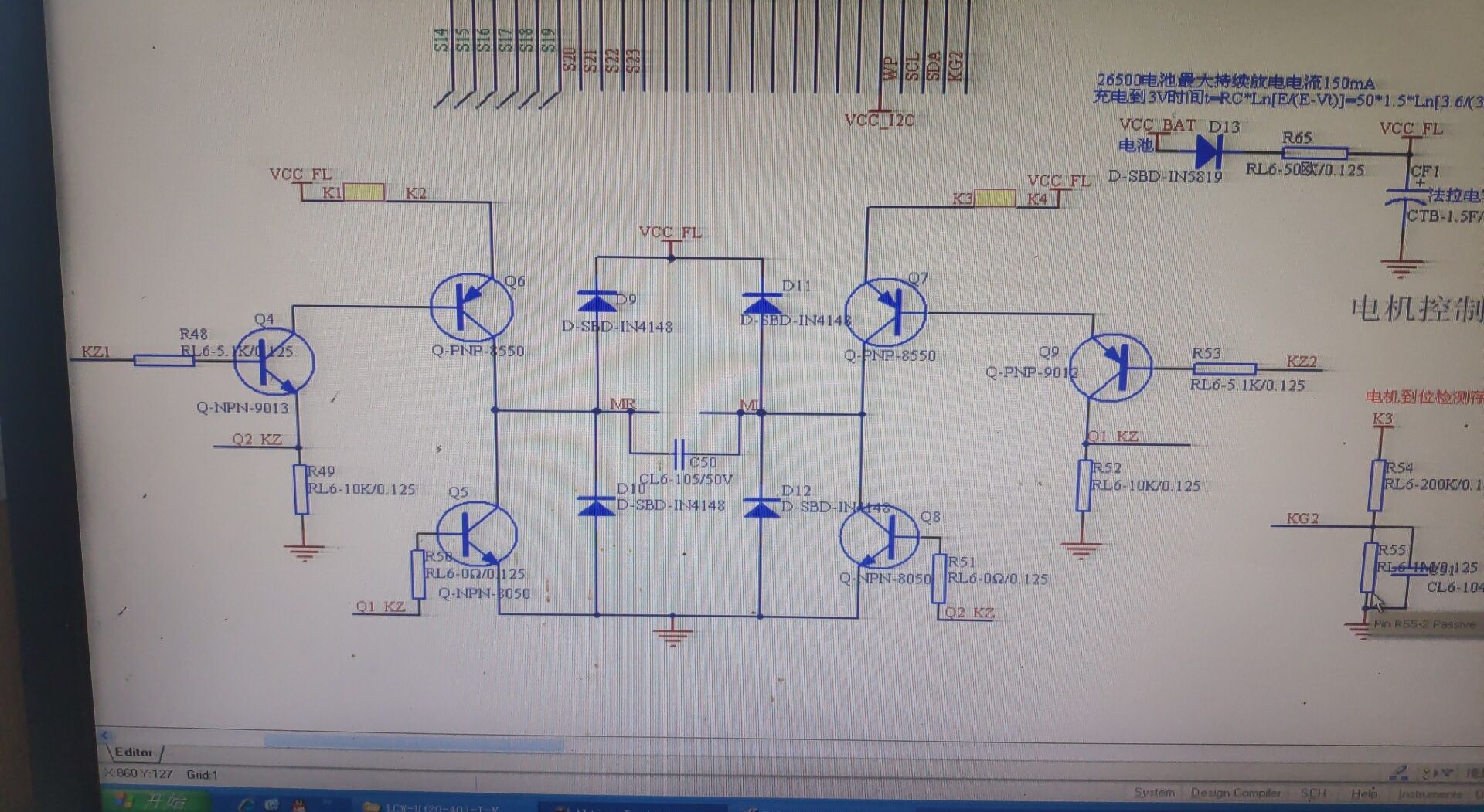

這是個H橋,假設某時刻KZ1 KZ2電位為高則Q4導通,從而拉低Q6 B極,Q6導通.因?yàn)镽49的作用,Q2-KZ的電位被抬高.從而導通Q8.
因?yàn)镵Z2為高,Q9截止,繼而Q7截止,因?yàn)镼9截止,Q1_KZ電位被R52拉低,Q5截止.
這時,左邊橋臂MR輸出為高,右邊橋臂MI輸出為低.
對于KZ1 KZ2電位為低的情況,與上面分析類似,就不贅述了.因?yàn)槿龢O管輸入電阻比較小,元件的計算還是比較麻煩的,實用還是用H橋IC比較好,就算一定要用分立來搭,用MOS管應該會簡單點.
