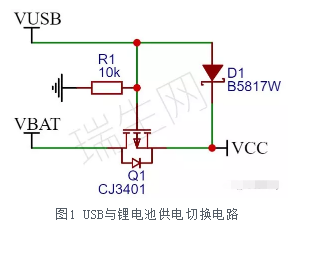

正文摘要:在設計既可以用鋰電池供電又可以用外部電源（比如USB）供電的產品時，我們需要把這兩種供電方式設計為如下需求：當使用外部電源供電時，切斷內部的鋰電池供電；當拔掉外部電源時，使用內部鋰電池供電。 下面是瑞生 ... |
| 學習一下。感覺很有用。 |
| 這電路還有個好處是PMOS還能起到電池防反接的作用。 |
QWE4562012 發表于 2021-7-2 09:53 USB有電壓時，由USB供電，此時MOS管關斷，由于USB電壓一般會高于電池電壓，所以，MOS管內部的寄生二極管也截止。當USB斷電時，MOS管導通，此時由于導通的MOS管DS壓降遠小于內部寄生二極管的壓降，所以，內部寄生二極管此時也處于截止狀態，MOS管導通的壓降比較小，所以，這個電路是比較可靠的。MOS管并沒有接反。MOS管在特定條件下可以互換D,S極使用。 |
JK_L 發表于 2021-7-21 15:59 反了 |
|
沒反，如果反過來，VBUS就會直接對VBAT充電了，通過續流二極管 |
| DS反了 |
| 圖一PMOS的 DS極接反了吧？ |
| 這個電路可靠不？有沒有實際應用在產品上 |
| 好貼 只是有壓降 |
付浩東 發表于 2020-3-12 13:20 希望幫助到你哦！ |
最近在學習模電數電，這個講的好清楚啊，學到就是賺到 |
