單片機供電端的去耦電容哪里去了？不需要加嗎？

51hei**1140 發表于 2020-3-17 09:12
你好！
以前做過一個類似的，所用到的器件有：
   1、74HC138 兩塊

哇，感謝，請問你的LED點陣是怎么連接的啊？如何區分他的行線和列線啊？74hc138是列驅動嗎？

你好！
以前做過一個類似的，所用到的器件有：
   1、74HC138 兩塊
   2、74HC595 兩塊
   3、點陣 8*8*4 組成 1616點陣

實現從右到左滾動播出的效果

YYB_123456 發表于 2020-3-15 18:26
是要得到文字以90度旋轉顯示到16*16LED點陣上的效果嗎？為什么考慮用硬件來切換呢，蜘蛛網似的連線也容易錯 ...

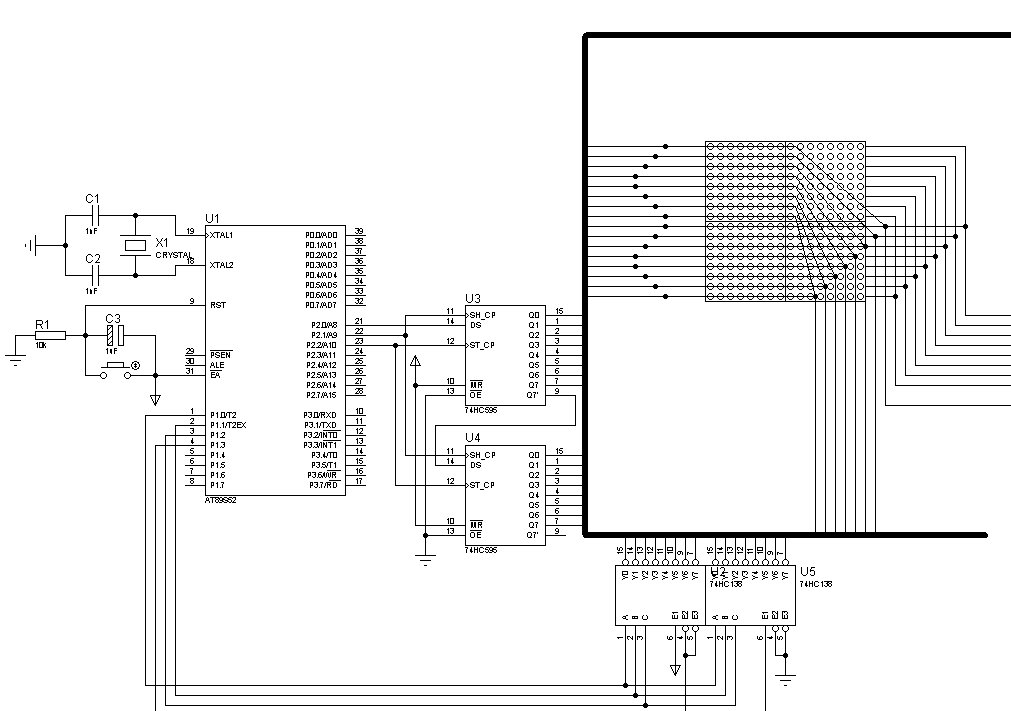

這個電路圖是我根據要求連的，要求是使用74hc138譯碼器，和74hc595寄存器和三極管驅動，我了解了大概是仿真可以先不用三極管驅動，做實物的時候用，但是具體按鍵的添加我不是很清楚，我是直接可以用其他口來寫程序控制調用吧？

是要得到文字以90度旋轉顯示到16*16LED點陣上的效果嗎？為什么考慮用硬件來切換呢，蜘蛛網似的連線也容易錯�？梢杂密浖�來實現，加幾個按鍵由單片機判斷要切換的顯示方向，重組字模再輸出得到想要的顯示效果，或者把四個方向的字模都取出來備用更簡單。
