應該是馬達啟停和工作電流較大，晶體管控制需考慮功率和散熱，用繼電器控制比較簡單可靠。

控制電機運行，或者停止

這種連接方式總體可以總結為“弱電控強電，小電流控制大電流”。

接上一帖：繼電器常開觸點的一端節電機馬達，另一端接電源。改電源電壓可以是24V，5V,12V,48V甚至可以是220V,380V，功率電流也可以是毫安培，安培級別！

正常來說，三極管的驅動能力不足以驅動電機馬達，所以采用間接控制的方式，用三極管帶動繼電器線圈的得電與否，實現控制電機馬達的啟停。繼電器一般選用常開觸點.....

須臾9q 發表于 2020-4-30 18:31
一般情況下，輸入信號不足以控制程序，通過繼電器做一個緩沖

你在說什么，你自己能把自己說明白么

漏畫了與繼電器繞組并聯的續流二極管，三極管容易被斷電瞬間產生的反壓擊穿。

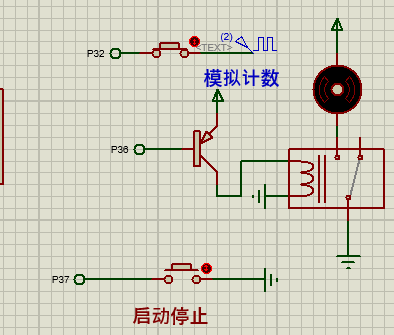

單片機IO P38控制PNP晶體管導通，因此繼電器觸點閉合以使電動機通電。

hbcqd 發表于 2020-4-30 18:10
如上圖：
當P38腳有信號時，三極管工作，繼電器吸合腳1和腳3導通，
馬達兩端為電源電壓，馬達啟動。

謝謝

一般情況下，輸入信號不足以控制程序，通過繼電器做一個緩沖

如上圖：
當P38腳有信號時，三極管工作，繼電器吸合腳1和腳3導通，
馬達兩端為電源電壓，馬達啟動。
當啟動停止鍵按下時，P37腳為低電平，改變P38腳的電平，使三極管截止，
繼電器斷電腳1和腳3斷開，馬達沒有電壓停止運轉。

f556 發表于 2020-4-30 16:30
P38=0 時，繼電器吸合，馬達啟動

額 看錯管子了 ，0是導通，

難道是繞線機？可以用P37的按鈕啟/停，也可以由P32的脈沖信號通過計數停機。而P36只是執行的信號，低電平電使繼電器吸合，電機開始工作；高電平電機停止。

f556 發表于 2020-4-30 16:30
P38=0 時，繼電器吸合，馬達啟動

P38=0,你確定三極管能導通？

P38=0 時，繼電器吸合，馬達啟動

控制馬達啟停啊
