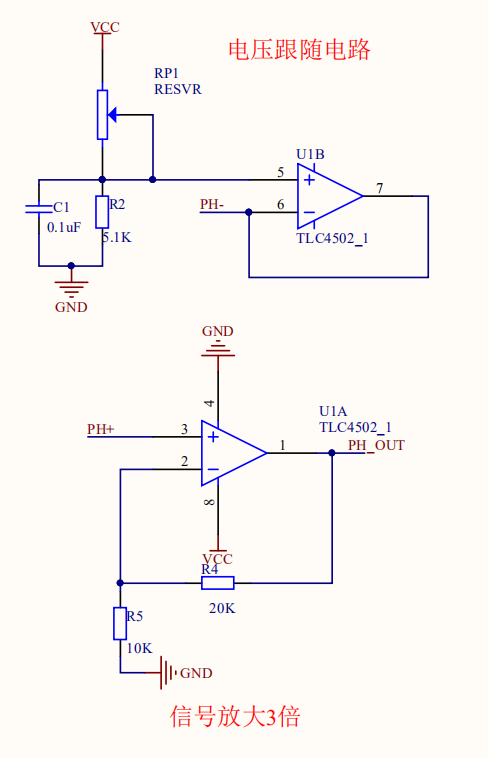

尋求此TLC4502電路的原理解釋

查看數: 3732 | 評論數: 5 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
  • 1/1
發布時間: 2020-6-20 17:02

正文摘要:

回復

ID:491875 發表于 2022-5-30 07:36
ZhangJinDe 發表于 2022-5-29 21:41
請問RP1電位器多少阻值

調零用,PH7.0時,將PH-調到PH+。R2取值5k,這個電位器可能要用100k以上了
ID:883242 發表于 2022-5-29 22:53
上半部分是虛地發生器,下半部分是放大器,最后的信號應該是PH_OUT和PH-的差值。
ID:1030766 發表于 2022-5-29 21:41
請問RP1電位器多少阻值
ID:420795 發表于 2020-6-20 22:11
根據運放的“虛短”,運放的5腳6腳電壓相等,可以得到5腳電壓和7腳電壓相同, 運放的2腳3腳電壓相等;根據運放的”虛斷“可以得到流過R4和R5的電流相同,可以得到1腳電壓=(1+(20K/10K))*(PH+);
ID:94031 發表于 2020-6-20 20:39
找模擬電子電路,運算放大器部分看看就有答案,不可能在這里給你長篇大論。
