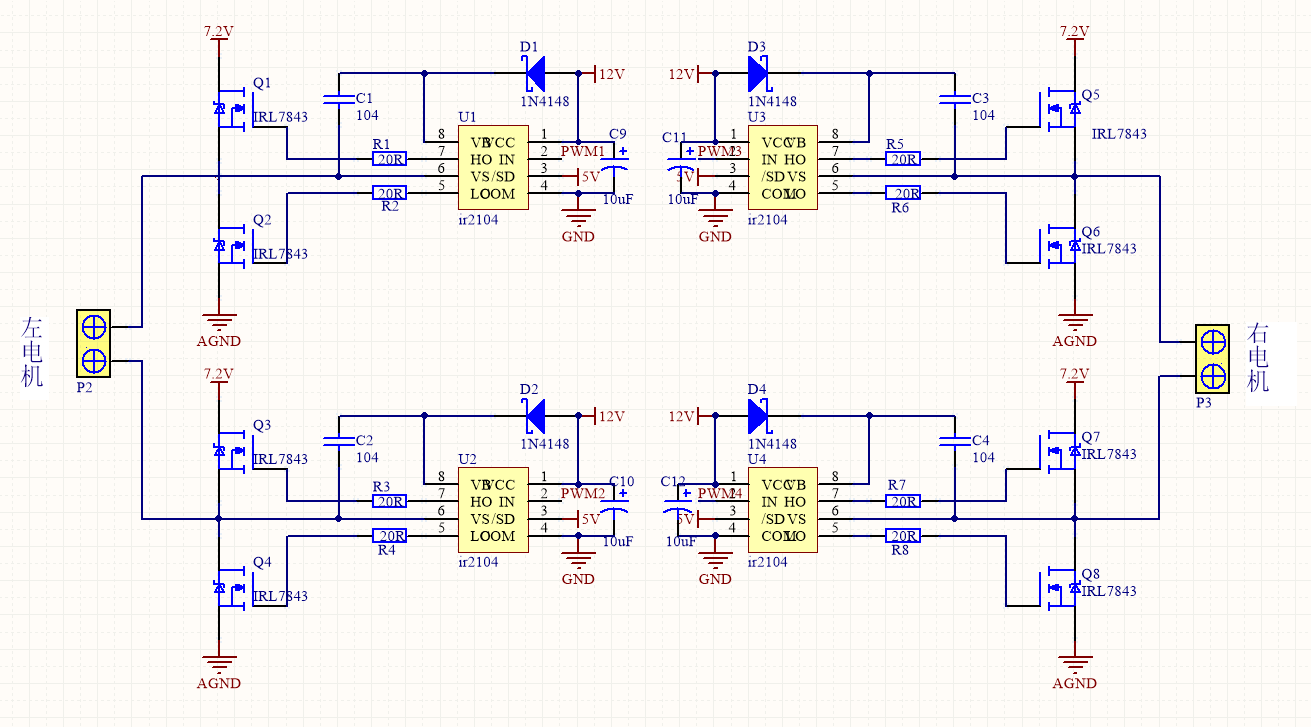

求大神幫忙講解一下這個ir2014驅動電路，盡量詳細些

查看數: 1867 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2020-11-16 17:25

最近在看這個驅動電路，希望大神能幫忙講解一下

回復

ID:180919 發表于 2020-11-17 09:23

上個時序圖大家看看


時序圖

ID:234075 發表于 2020-11-16 19:59

左右應該都是各兩個電機吧。使用了IR2104半橋驅動器應用電路，2腳為PWM信號輸入腳，3腳+5V作為使能，每個IR2104控制2個MOS管以驅動大電流電機
