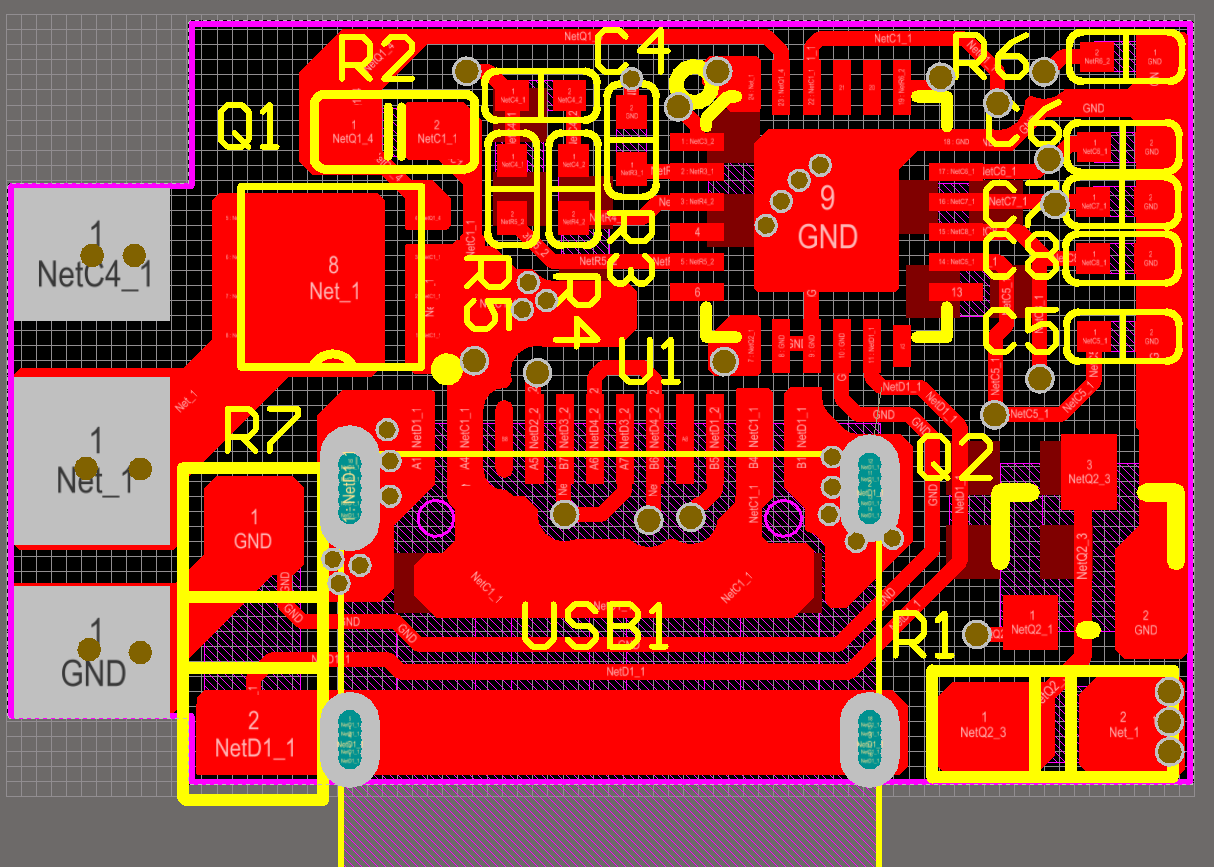

新手發帖，大家看看這個電源板畫的怎么樣？

查看數: 2902 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-8 19:46

歡迎指點，拍磚。

回復

ID:88256 發表于 2021-7-3 13:51

許超越發表于 2021-3-15 12:48
過孔最好是外徑=（內徑*2）-2

你好！請問對于管腳直徑0.8mm的這樣的4腳模塊，畫封裝焊孔直徑1.5mm夠嗎？焊盤多大合適？如果考慮500mA的電流，立創默認的1.6mm厚的雙層板最細線徑不能小于多小合適？忘了上圖，補上一張


ID:873879 發表于 2021-7-3 13:33

四個整流二極管怎么不用整流橋呢？

ID:889670 發表于 2021-4-23 20:34

許超越發表于 2021-3-15 12:48
走線離板邊太近

是有點.

ID:889670 發表于 2021-4-23 20:33

許超越發表于 2021-3-15 12:48
過孔最好是外徑=（內徑*2）-2

我一般都會大0.1MM

ID:693147 發表于 2021-3-15 12:48

走線離板邊太近

ID:693147 發表于 2021-3-15 12:48

過孔最好是外徑=（內徑*2）-2
