51單片機四路DS18B20溫度檢測系統代碼與Proteus仿真圖

查看數: 4964 | 評論數: 7 | 收藏 9

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-3-19 12:12

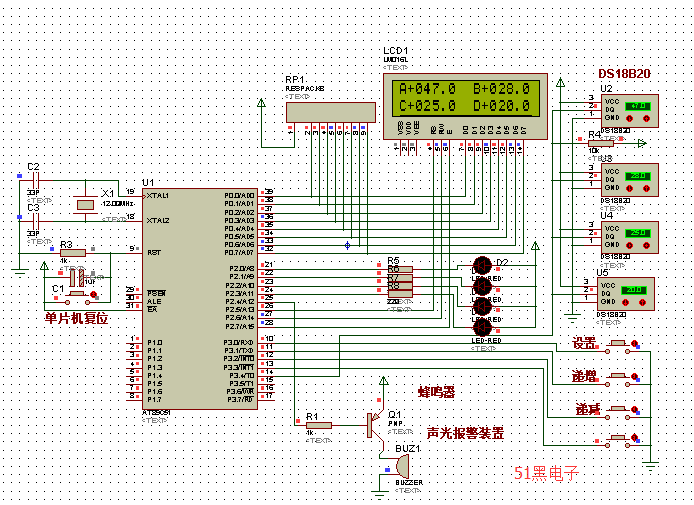

基于51單片機四路溫度檢測系統DS18B20的仿真和源程序仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

回復

ID:1083556 發表于 2023-7-23 12:10

非常感謝，很需要這方面的資料，，，，

ID:1088947 發表于 2023-7-23 09:12

搞好了，是自己放的ds18b20沒給序列號導致的只能識別一個

ID:1088947 發表于 2023-7-22 21:12

我改了顯示元件后，只能顯示一個，不知道是為什么。proteus仿真圖是我照著圖片弄得�？赡苡忻�

ID:1088947 發表于 2023-7-22 18:20

想要這樣的效果，該怎么做？大佬求教。

ID:1088947 發表于 2023-7-21 19:46

需要用Proteus7.8版本打開dsn文件不然工程內是空的沒有仿真圖

ID:228452 發表于 2022-5-30 03:03

Had similiar project 4xDS18B20 and Modbus...
Nice work..


ID:1015521 發表于 2022-5-29 20:04

感謝樓主的講解
