關于51單片機和繼電器的電路原理圖連接

查看數: 3245 | 評論數: 6 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
  • 1/1
發布時間: 2021-4-24 15:06

正文摘要:

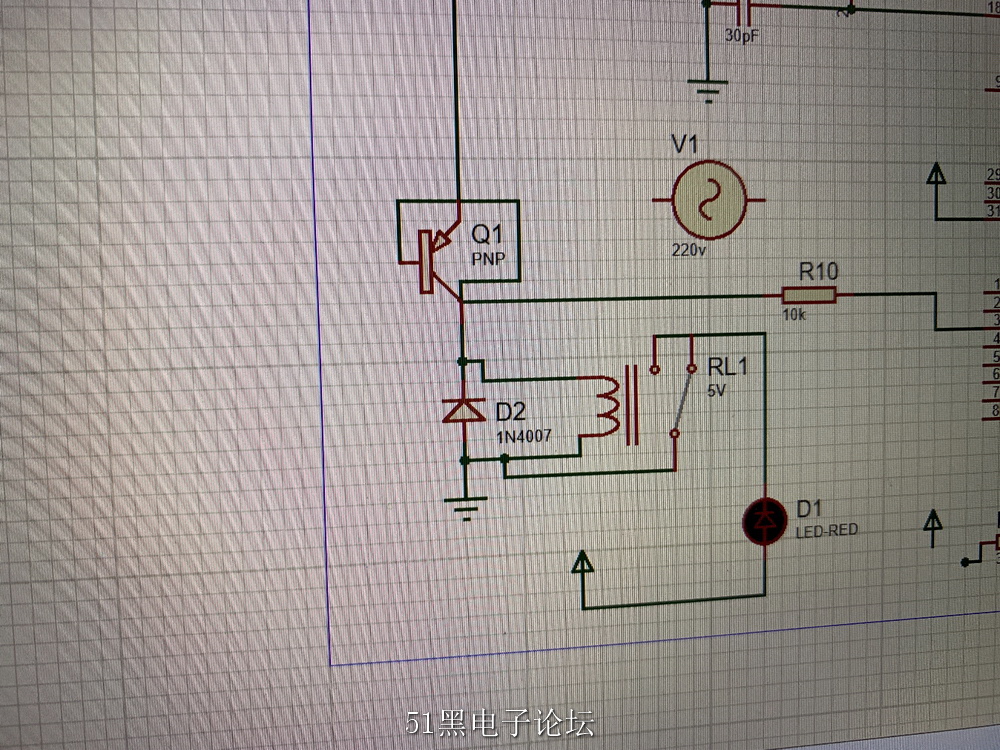

各位大佬們幫忙看看對于單片機繼電器的連接是否正確 可以采用圖式led燈的接法進行實物測試嗎

回復

ID:420836 發表于 2021-4-25 00:24
LED應該有一個串聯電阻來限制電流,以防止損壞。
ID:227393 發表于 2021-4-24 22:46
LED要加限流電阻,不然會燒壞的
ID:744367 發表于 2021-4-24 21:01
dj3365191 發表于 2021-4-24 20:28
你的三極管基極和集電極直接相連,根本就不受單片機控制,怎么能說仿真是可以的呢

基級連的是單片機  布線不太好 沒有相連
ID:143767 發表于 2021-4-24 20:28
你的三極管基極和集電極直接相連,根本就不受單片機控制,怎么能說仿真是可以的呢
ID:744367 發表于 2021-4-24 17:50
wc86110 發表于 2021-4-24 17:46
繼電器驅動電路這種按法有問題,LED 這樣與電源連接同樣有問題

那該怎么連呀 仿真是可以的 求大佬指教
ID:96682 發表于 2021-4-24 17:46
繼電器驅動電路這種按法有問題,LED 這樣與電源連接同樣有問題
