求教PC817控制繼電器模塊如何加一個開關

查看數: 2693 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

forest415

發布時間: 2021-6-5 15:57

正文摘要:

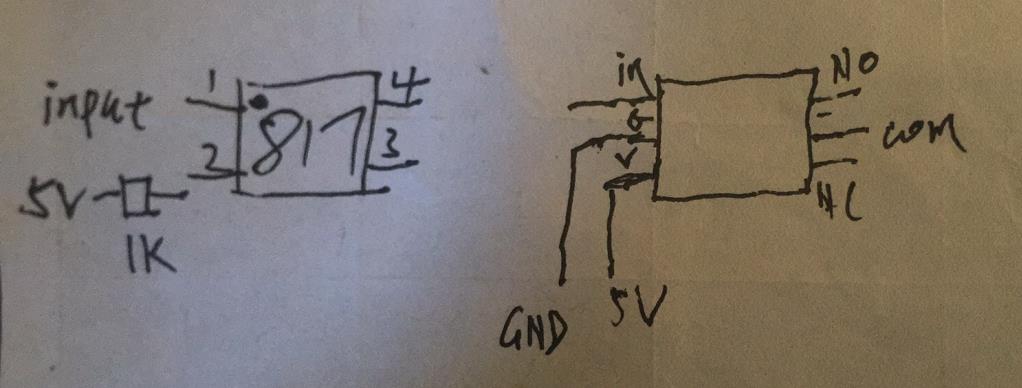

像上面這張圖，817的1腳是單片機的IO口，2腳接單片機5V，繼電器模塊用的是其它電源來供電，求怎么把繼電器模塊的in口用817加一個開關？繼電器模塊的VCC和GND不能改動，只動in，就是817的3、4腳和繼電器模塊的i ...

回復

ID:227393 發表于 2021-6-5 22:10

817的2腳要接地，

ID:718523 發表于 2021-6-5 20:21

breakhero 發表于 2021-6-5 19:52

多謝可以了

ID:711509 發表于 2021-6-5 19:52

ID:88256 發表于 2021-6-5 19:23

也得看繼電器模塊是低電平驅動還是高電平驅動才好說啊。
你的PC817輸入搞錯了，1腳只能接5V，2腳才是接單片機I/O口

ID:796531 發表于 2021-6-5 19:15

817輸出串一個1k電阻接個NPN三極管的基極與5v之間不就解決了

ID:212748 發表于 2021-6-5 19:00

817 3腳接GND,4腳接IN,再在4腳接一個200歐左右的電阻到5V.817就可以控制繼電器了，但要注意817的驅動功率。要能帶的動繼電器哦。

ID:718523 發表于 2021-6-5 16:00

繼電器是低電平驅動的想辦法用817在in和GND之間加個開關
