高精度恒流源電路原理圖

查看數: 4195 | 評論數: 1 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-9 21:02

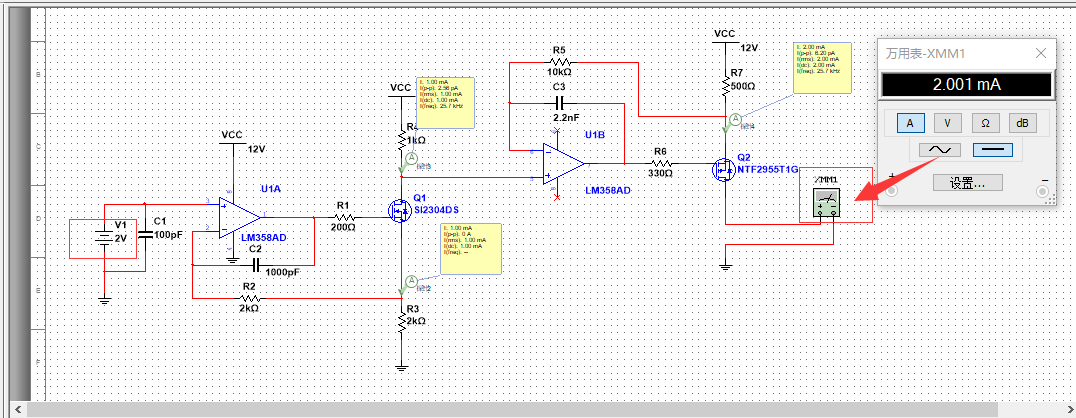

恒流源電路實現電壓->電流的轉換，傳統轉換方式精度不夠且范圍較�。槐敬坞娐分饕呻pMOSFET實現，經過驗證電流源可靠。電路整體仿真如下。仿真可以根據修改圖左側電壓源修改，理論可以達到0-100mA輸 ...

回復

ID:272119 發表于 2021-6-11 15:26

直流開環交流輕反饋控制,除了擔心起振,這個控制只要沒起振精度和穩定度應該很牛.R4取值1K那就下臂就是11V, R7流過2ma得到1V壓降.電路稍復雜,要精確穩定的恒流輸出那電壓源和3個取樣電阻都要求高精度.
