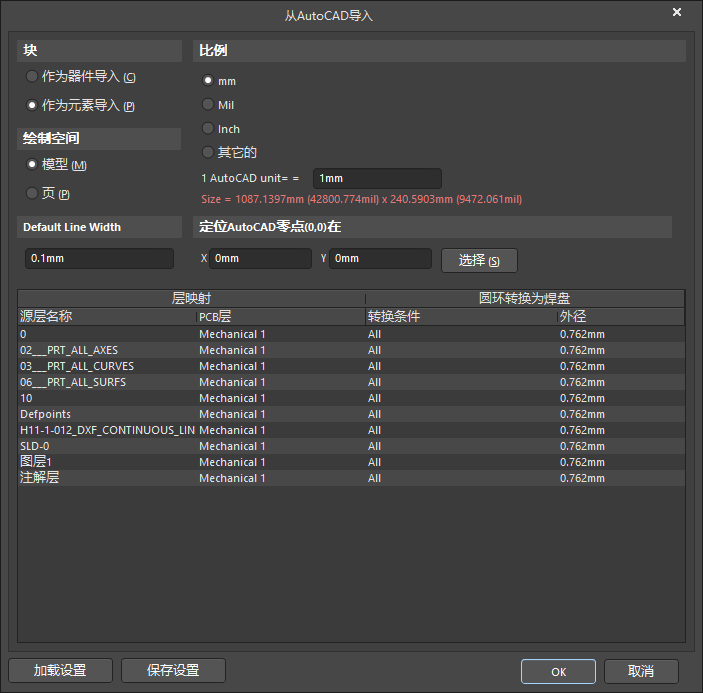

AD導入CAD后，所有線條都在同一直線上了，怎么解決！

查看數: 2033 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-6-16 14:46

回復

ID:420876 發表于 2021-6-18 17:44

你是CAD導入AD，還是AD導入CAD？?jī)蓚€(gè)的對應關系是AD的層對應CAD的線型。

ID:81196 發表于 2021-6-17 10:57

一般我是用CAD作07的版本,然后導入出錯率地,如果我生成的文件版本高,就會出這種問題

ID:153181 發表于 2021-6-17 08:52

不能識別，你把CAD格式改成最低版本DXF文件格式，再導入試試~
