合理

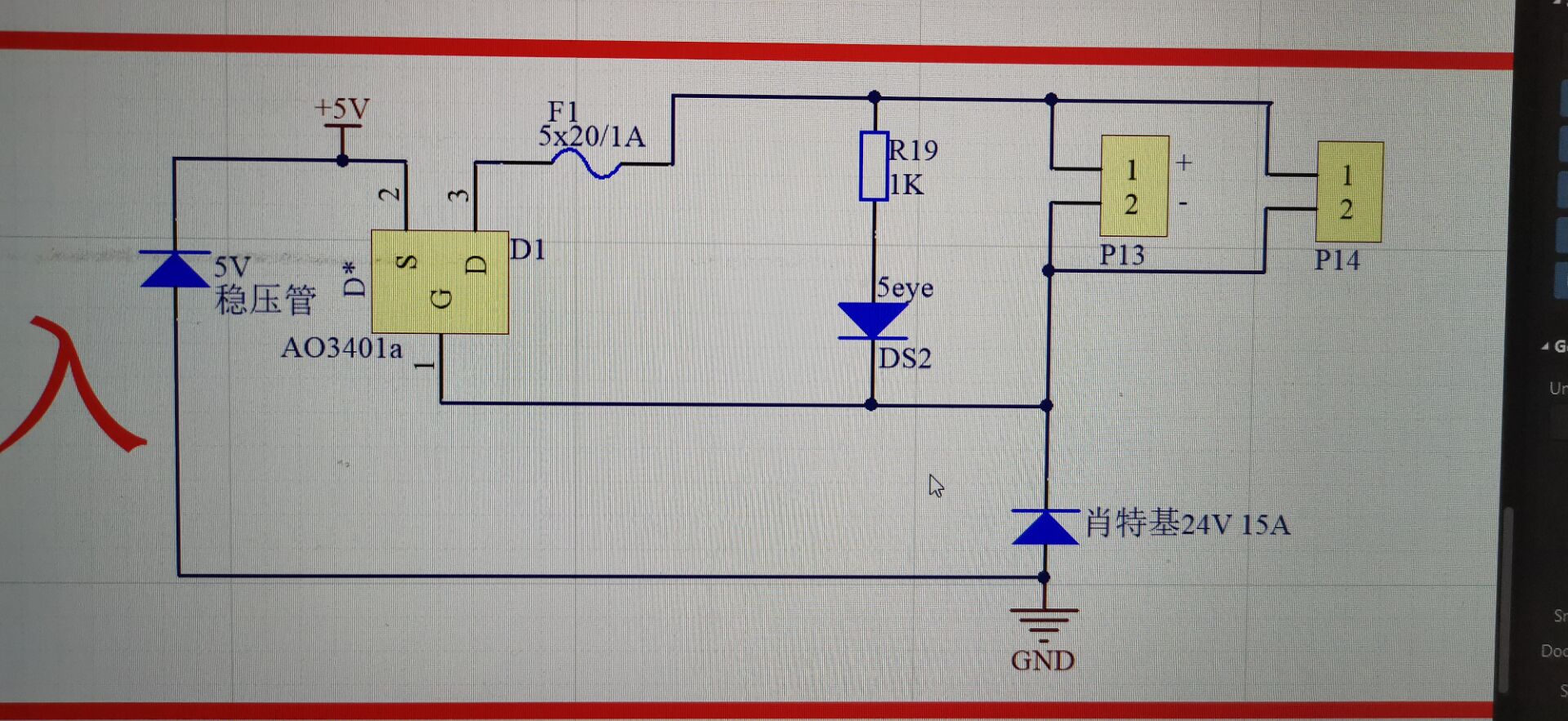

第一個圖要將肖特基直接接通才能正常工作，AO3401a的作用是反接保護，5V穩壓管的作用是過壓保護。第二個圖要將10K電阻直接接通才能工作，這時穩壓管的作用即可作過壓保護也可作反接保護，當電壓過高時穩壓管反向擊穿短路導致F1保險管熔斷，反接進穩壓管正向?qū)�通�?dǎo)致F1保險管熔斷。

所以是這樣么

加穩壓管保護通常要增加一只熔絲保護

TTQ001 發表于 2021-11-7 02:36
齊納穩壓器需要一個限流電阻。

對！不加限流電阻得穩壓管很容易損壞！要保護，可以考慮加一只5.6V得穩壓管！這樣，平時穩壓管不工作，只有當輸入電壓明顯偏離正常時才工作保護后續電路。雖然，此時穩壓管可能已經損壞。而同值穩壓管顯然因?yàn)殡x散性有可能穩壓值略低于5V而在正常電壓時也導通從而導致穩壓管損壞

齊納穩壓器需要一個限流電阻。
