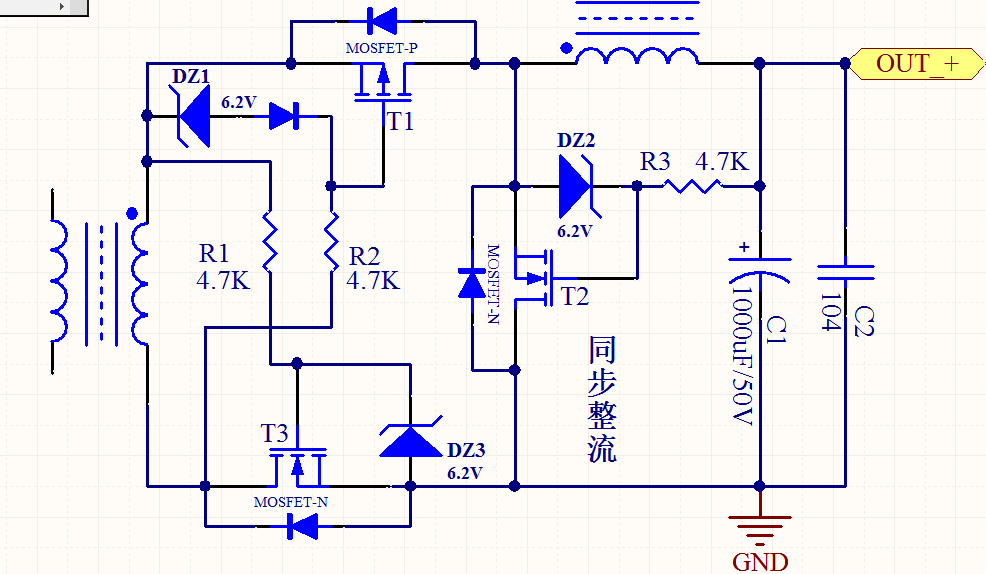

同步整流設想電路

查看數: 1821 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2021-11-27 21:24

在開關電源大電流運作中為減低功耗而改同步整流的設想

回復

ID:474417 發表于 2021-12-1 16:16

Hephaestus 發表于 2021-11-29 21:50
同步整流是現代的芯片內核電壓越來越低，低至1.5V~1.8V，這時候整流/續流二極管上面的管壓降成為計算效率時 ...

設想是開關電源工作在大電流的狀態下。開關電源的主要發熱體就是二極管

ID:883242 發表于 2021-11-29 21:50

同步整流是現代的芯片內核電壓越來越低，低至1.5V~1.8V，這時候整流/續流二極管上面的管壓降成為計算效率時候特別刺眼的因素，所以要用MOSFET取代二極管提高效率，而MOSFET要受控才行，就有了同步整流的概念。

8~24V這么高的電壓用同步整流沒有意義。

ID:474417 發表于 2021-11-29 20:55

wc86110 發表于 2021-11-28 07:01
如用這圖對變壓器的輸出電壓是有要求的

設想輸出電壓在8~24v左右

ID:474417 發表于 2021-11-29 20:53

本帖最后由卡瓦格博15 于 2021-11-29 20:57 編輯

fj51hei 發表于 2021-11-28 18:11
T3什么作用？

下正上負時不給電流串入電路

ID:474417 發表于 2021-11-29 20:52

fj51hei 發表于 2021-11-28 18:11
T3什么作用？

下正上負時不給電流串入電路

ID:712493 發表于 2021-11-28 18:11

T3什么作用？

ID:96682 發表于 2021-11-28 07:01

如用這圖對變壓器的輸出電壓是有要求的

ID:420836 發表于 2021-11-28 02:11

請解釋有關此新設計的一些細節
