ULN2003芯片使用的相關問題 請教大家

查看數: 3474 | 評論數: 15 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2022-1-6 18:49

正文摘要:

ULN2003芯片 能否 輸出高電平? 開漏電要加個 上拉電阻 實現 高電平; 但為什么 蜂鳴器 給個 脈沖信號的時候 可以 直接接 不用接上拉電阻 就能出聲啊? IO口直接高低高低的給就出聲了 還有個問題是 : ...

回復

ID:1000365 發表于 2022-1-7 22:58
Y_G_G 發表于 2022-1-7 14:00
這原本是一個很簡單的問題,基礎學好點就不會的這樣的問題了
1,單純的分析開和關,你只要記住一點:三極管導 ...

哦, 謝謝
ID:1000365 發表于 2022-1-7 20:03

RE: ULN2003芯片使用的相關問題 請教大家

本帖最后由 ty86391101 于 2022-1-7 22:26 編輯

哦,謝謝 大概弄明白了
ID:401564 發表于 2022-1-7 14:00
這原本是一個很簡單的問題,基礎學好點就不會的這樣的問題了
1,單純的分析開和關,你只要記住一點:三極管導通了,就相當于C和E極短路了,但電流是有方向的,箭頭的方向就是電流的方向,然后帶個你要分析的電路出來,導通狀態把C和E短路,截止?fàn)顟B(tài),把三極管擦除
2.學習好PNP和NPN的導通條件
ID:486279 發表于 2022-1-7 12:24
芯片內部有上拉電阻
ID:617449 發表于 2022-1-7 10:26
你先把ULN2003弄明白吧
ID:83345 發表于 2022-1-7 09:59
同意10樓觀點,當掌握了三極管驅動的基礎知識,知道啥是達林頓管的時候,就不會問這些問題了
ID:491875 發表于 2022-1-7 07:53
你需要學習一些基礎知識!
ID:883242 發表于 2022-1-6 21:43
ty86391101 發表于 2022-1-6 19:52
哦哦,那我理解了,

那第二個問題 那個NPN跟 PNP控制的時候

NPN射極接地或PNP射極接VCC都是射極放大器,反向的。
NPN集極接VCC或PNP集極接地都是射隨器,同向的。
ID:1000365 發表于 2022-1-6 19:52
Hephaestus 發表于 2022-1-6 19:47
無源器件根本就不懂什么高電平低電平,你考慮這些沒用的東西干什么?

無源器件只要知道有電沒電就行了 ...

哦哦,那我理解了,

那第二個問題 那個NPN跟 PNP控制的時候

把NPN和 PNP當開關用的話  IO口 那么輸出信號是對的嗎?
ID:883242 發表于 2022-1-6 19:47
ty86391101 發表于 2022-1-6 19:32
就是 我學蜂鳴器的時候 說要給高低高低的脈沖信號,(無源蜂鳴器)
但是學2003的時候 說2003不給上拉電 ...

無源器件根本就不懂什么高電平低電平,你考慮這些沒用的東西干什么?

無源器件只要知道有電沒電就行了。
ID:1000365 發表于 2022-1-6 19:43
Hephaestus 發表于 2022-1-6 19:26

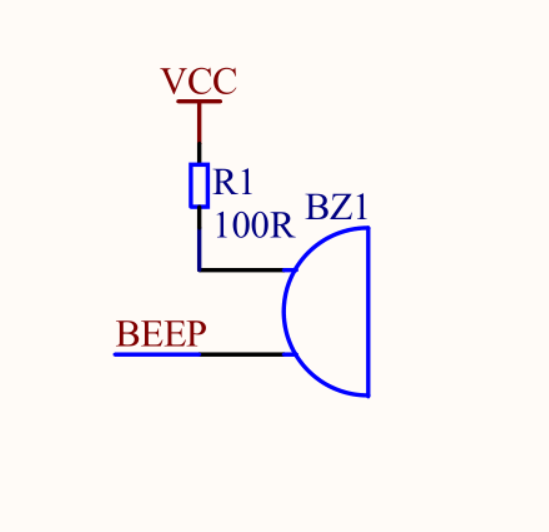

蜂鳴器接在電源和2003之間當然能響,我都不懂你迷惑什么?

蜂鳴器確實是在 電源和2003之間,
但是我單片機控制2003的時候,2003出不來高平,
我IO口 輸出1和0 到2003時候   2003輸出的都是 高阻和低平。
是不是說 蜂鳴器不需要高平啊?
ID:1000365 發表于 2022-1-6 19:32
Hephaestus 發表于 2022-1-6 19:26
蜂鳴器接在電源和2003之間當然能響,我都不懂你迷惑什么?

就是 我學蜂鳴器的時候 說要給高低高低的脈沖信號,(無源蜂鳴器)
但是學2003的時候 說2003不給上拉電阻 出不來高平。
就是2003怎么給出來的高低信號,不是說沒上拉電阻 就沒有 高平嗎?
ID:883242 發表于 2022-1-6 19:26
蜂鳴器接在電源和2003之間當然能響,我都不懂你迷惑什么?
