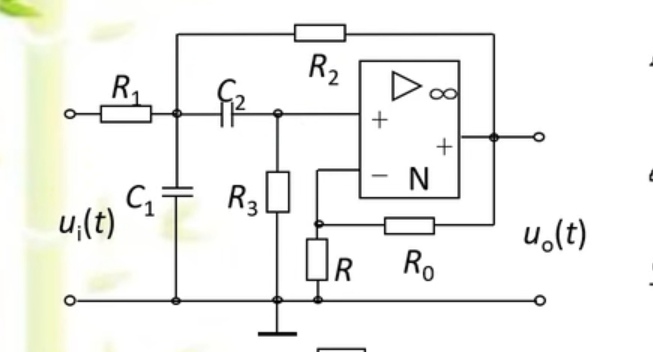

Sallen-Key帶通濾波器輸出出現尖峰

查看數: 1979 | 評論數: 9 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2022-1-6 21:57

正文摘要:

排查了半天, 不知道是什么原因,感覺是電源有干擾,(用的兩個電源給運放供電) 小白一個, 求各位大神幫幫忙,排除下原因

回復

ID:790406 發表于 2022-1-9 18:37
謝謝各位大佬的回復

是LM324的問題

解決方法
1.LM324系列運放交越失真的解決辦法
2.換一個運放(我用的是UA741CP)
ID:790406 發表于 2022-1-9 17:27
本帖最后由 ARRLin 于 2022-1-9 17:29 編輯

謝謝各位大佬的回復

是LM324的問題

解決方法
1.LM324系列運放交越失真的解決辦法
2.換一個運放(我用的是UA741CP)
ID:790406 發表于 2022-1-9 17:19
謝謝大家的回復,已經解決了,不是電源的問題

是LM324的問題

解決方法:
1. 將LM324輸出引腳與電源負引腳之間接一個1k或者2k的電阻 https://blog.csdn.net/qq_30205523/article/details/100539035
2.換一個運放(我用的是UA741CP)


ID:790406 發表于 2022-1-9 17:11
Y_G_G 發表于 2022-1-7 13:33
LM324在頻率信號方面性能并不怎么好,但沒有實際用來搞過濾波器,所以不知道效果如果
1:電源的電壓要比信號 ...

嗯嗯,謝謝大佬
電源排查過了,沒有問題
是LM324的問題,換了個運放就好了
ID:790406 發表于 2022-1-9 17:10
Hephaestus 發表于 2022-1-6 23:35
但是我仿真你這個電路完全沒問題啊,是不是接錯了,或者電源電壓不夠用?

解決了,是LM324的問題
謝謝大佬
ID:401564 發表于 2022-1-7 13:33
LM324在頻率信號方面性能并不怎么好,但沒有實際用來搞過濾波器,所以不知道效果如果
1:電源的電壓要比信號高出2V以上,比如,信號是正負5V的,那么,你的電源是正負7V以上
2:先用示波器看一下信號的輸入,如果信號輸入都有問題的話,那么,輸出也是有問題的
3:運放電源的兩個104電容要盡量的靠近運放的電源(雖然可能沒啥用,但靠近點還是好點的)
ID:1000469 發表于 2022-1-7 09:35
更換信號線試一下,也有可能是你的地線有問題
ID:844772 發表于 2022-1-7 08:41
不錯,看著挺漂亮。你為啥不直接看看輸入的波形呢?感覺電源有干擾,就看看電源的波形啊。
ID:883242 發表于 2022-1-6 23:35
但是我仿真你這個電路完全沒問題啊,是不是接錯了,或者電源電壓不夠用?
