rsdwm 發表于 2022-1-26 16:07
謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

嘿嘿，不是很懂這個總線型方式。你的ADC0809的時鐘信號是單片機ALE引腳提供的？可以在仿真的時候加個示波器對照一下。

123456ZXC1 發表于 2022-1-26 12:54
ADC部分的電路圖補全一下

謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

TEC 發表于 2022-1-26 10:06
最好把ADC部分的電路圖補全，這樣好分析一點。你的AD轉換函數應該是不對的，沒有ADWR，ADRD等的設置。

謝謝，找到問題了，引腳標號錯了。方便看一下我新回復的問題嗎

wulin 發表于 2022-1-26 11:58
給你一個示例

謝謝，不過我的是總線方式  這個是io口控制的

rsdwm 發表于 2022-1-26 15:48

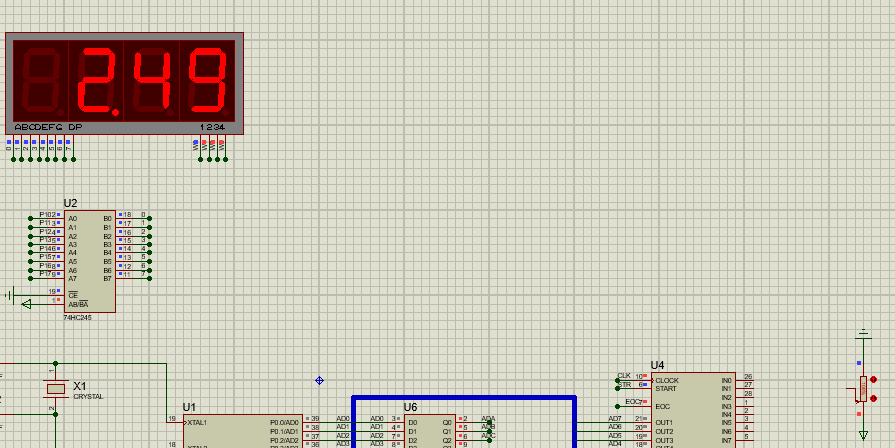

這個是adc部分的電路圖

找到問題了  ALE引腳沒改

耽誤大家時間了，由于本人的粗心，沒有把ALE引腳的網絡標號改掉。導致ALE沒有信號。改完之后可以正常的顯示。
但是我有些許疑問，第一，為什么不連接的時候會顯示一個固定值2.49。第二，如果我測得是端口一，但端口一沒有接任何東西此時應該顯示第一個疑問的固定值，但是改變接在端口二的滑動電阻改變電壓，此時數碼管顯示的值會變動，這種“串線”的情況是由于什么。如果正常端口一接入滑動電阻，則端口二的變動不會造成端口一數值的紊亂。

123456ZXC1 發表于 2022-1-26 12:54
ADC部分的電路圖補全一下

您好，我補了一下，麻煩看一看

ADC部分的電路圖補全一下

給你一個示例
數字電壓表ADC0808仿真.rar (76.21 KB, 下載次數: 18)

2022-1-26 11:57 上傳

點擊文件名下載附件

最好把ADC部分的電路圖補全，這樣好分析一點。你的AD轉換函數應該是不對的，沒有ADWR，ADRD等的設置。
