忘了補充。樓主的變壓器是12V-0-12V，對于2030來講，是剛剛好，沒超過額定的22V，但是對于1875來講，實在功率不太夠，建議18V-0-18V的，這樣能完全發揮到1875的最高效率哦~音箱在4~8寸是效果最明顯的

樓主的設計都是按照模塊化設計的，挺好的，不過這是2.0的桌面音響版本，且低音高音部分沒辦法調整，只有一個音量大小調整，建議樓主增加下，音量調節板部分，做2個版本，一是整體版，二是分體版本。然后耦合電容部分，104換成威馬的會更好 ，大電容用6800uf或者1000uf的。增加2.1的版本�？梢杂�1875+2030A或者1875+2050的方案。（實際都可以相互通用）另外22uf用尼吉康或者是依娜。繼電器用歐姆龍的更好哦~

新鄉家電維修 發表于 2022-6-1 16:45
我制作的1875沒有本底噪聲，前級供電是伺服電源7812+7912+5532,功放部分是10倍前級放大5532+1875直流伺服+5 ...

如果沒有底噪確實不錯、但是這塊板子確實要重新布局一下、規整一點更好

taylor521 發表于 2024-2-8 13:36
有空了畫一塊玩玩！

坐等更新哦，畫了沒，PCB文件分享的話我立馬去打樣測試，哈哈哈

布局挺漂亮的，謝謝分享��！

349295 發表于 2024-1-24 11:31
要是2.1低音炮的尺寸10X10就好了

有空了畫一塊玩玩！

要是2.1低音炮的尺寸10X10就好了

圖畫的真漂亮，學習下

謝謝樓主，去打樣。

Diopt 發表于 2023-4-23 18:40
音頻輸入端的集成電路小片是啥

藍牙模塊

音頻輸入端的集成電路小片是啥

研究研究

樓主效果怎么樣？

993387119 發表于 2022-11-25 16:21
HiFi論壇上有個專門的帖子介紹一點接地

這個講起來簡單 做起來比較難。各種電路千變?nèi)f化。我也是苦惱這個。

板子布局工整 樓主費心了。板子功能齊備，學習了。

HiFi論壇上有個專門的帖子介紹一點接地

ycygxlz 發表于 2022-6-29 21:16
效果怎么樣啊

有一點點前級的底噪！

效果怎么樣啊

128zx 發表于 2022-6-28 08:12
大哥，有原理圖么？

我的文件有原理圖，底噪是前級的，跳過前級一點底噪都沒有！你畫PCB可以不要前級！

新鄉家電維修 發表于 2022-6-1 16:45
我制作的1875沒有本底噪聲，前級供電是伺服電源7812+7912+5532,功放部分是10倍前級放大5532+1875直流伺服+5 ...

大哥，有原理圖么？

新鄉家電維修 發表于 2022-6-1 16:45
我制作的1875沒有本底噪聲，前級供電是伺服電源7812+7912+5532,功放部分是10倍前級放大5532+1875直流伺服+5 ...

強，學習了！

我制作的1875沒有本底噪聲，前級供電是伺服電源7812+7912+5532,功放部分是10倍前級放大5532+1875直流伺服+5532控制，無反饋電容輸出方式。焊好一個安裝到有源音響里了，這有個完成部分的圖片發給大家看看。

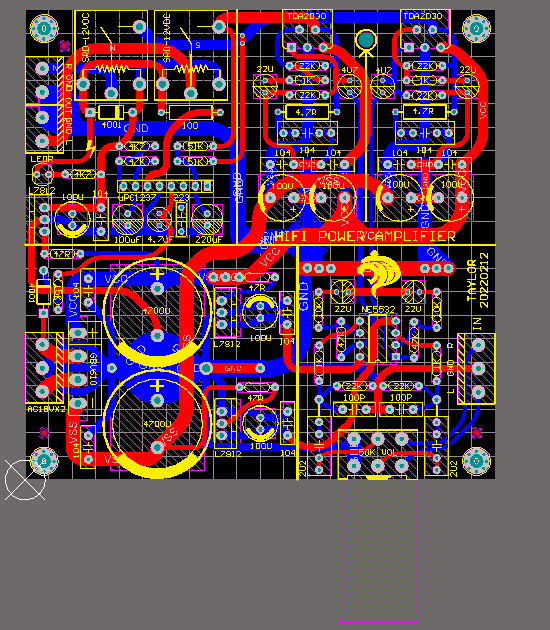

第一次布局沒掌握好電容尺寸，顯得擁擠

正如樓主所說，底噪略大， PCB走線待改進。可以理解，這個板子可以分拆的，建議：
1、保護部分，可以設置成正常和非正常保護兩個指示燈。
2、地線匯集到電源濾波中間。
3、OTL已經很多了，建議功放部分改成BTL。
4、功放LM1975部分也可以用LM1976試試，BTL吧
謝謝，已經很好了，期待作者更多的作品

感覺還是設計成對稱布局好看。喇叭的保護繼電器和4700微法電容。選型大點了。

taylor521 發表于 2022-5-15 12:31
一直很忙，想起了弄一下，快完工了！

效果怎么樣

mstwoow 發表于 2022-5-15 18:39
提個建議，那幾個耦合電容，按燒友的要求不是應該用無極性的電容么？另外，幾個退耦用的104電容就沒必要用 ...

嗯嗯，先試試看吧，到時候換成鉭電容(我只有鉭電容)試試

提個建議，那幾個耦合電容，按燒友的要求不是應該用無極性的電容么？另外，幾個退耦用的104電容就沒必要用那么大的薄膜電容器了。

看著挺工整的，地線走向也比較統一，保護功能完善。lm1875是很耐玩的IC，不同的人，用不同的元件，用不同的音箱，組出來也會有不同的聲音。

效果怎么樣？

好，規劃的布局我喜歡

老愚童63 發表于 2022-4-7 07:06
如果沒有學習過其他EDA

你好層主，我們有研發一款制冷溫控器 想請你幫我檢查一下我們的設計 可以嗎？

Easexp 發表于 2022-4-7 01:23
請問是用什么畫PCB的？想學習學習。

如果沒有學習過其他EDA,嘉立創的EDA很方便實用

5532當年的運放之皇，在音響中運用比較多

請問是用什么畫PCB的？想學習學習。

大家有測試過，有用嗎？

謝謝樓主，（又來1875的原理圖PCB,10X10的板 5532前級+喇叭保護電路）太好了，可以購PCB板嗎?
