pwm全橋驅動電機IR2104s怎么輸入兩路pwm

查看數: 1660 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-3-23 09:51

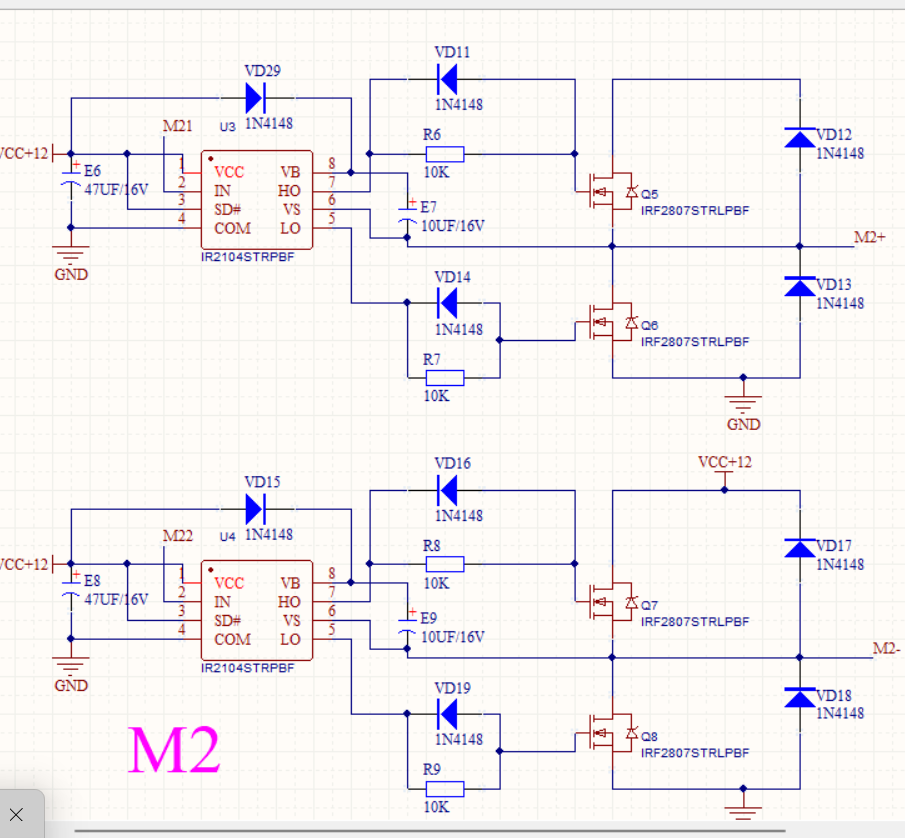

我想問問使用IR2104S全橋驅動電機的時候怎么輸入兩路pwm，這是我的設計圖。我現在就是不明白，怎么控制兩路pwm，板橋的會，全橋的無從下手

回復

ID:351673 發表于 2022-3-23 14:55

pwm控制器會自動完成pwm的同步同相輸出的，除非你想移相而已，要不你只需要控制pwm的占空比就可以完成有刷電機的驅動了。

ID:796531 發表于 2022-3-23 14:17

使用帶死區控制的互補PWM輸出 ,有很多例程的

ID:993066 發表于 2022-3-23 12:57

Hephaestus 發表于 2022-3-23 12:55
你電路圖里面的M21、M22兩個信號不就是PWM嗎？還有什么別的問題？

我不知道怎么寫代碼，半橋驅動的話輸入pwm就可以控制，但是全橋驅動需要同時輸入兩路pwm，我不明白pwm怎么做到

ID:883242 發表于 2022-3-23 12:55

你電路圖里面的M21、M22兩個信號不就是PWM嗎？還有什么別的問題？
