求解ICL8038信號發生器與51單片機頻率計的連接問題

查看數: 1617 | 評論數: 1 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2022-3-30 14:00

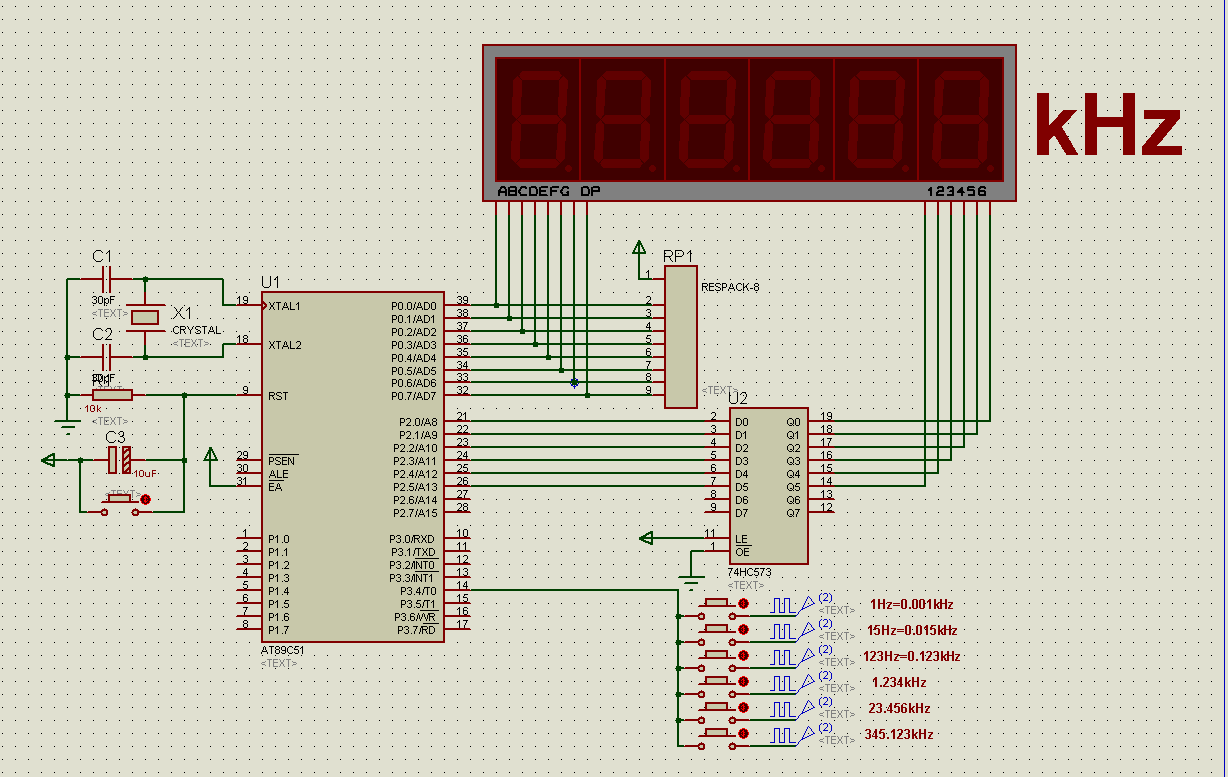

如圖所示，ICL8038信號發生器的輸出端能否直接連接51單片機的T0口。如若不能，是需要添加模數轉換模塊還是放大模塊，請給予幫助，謝謝！

回復

ID:823061 發表于 2022-3-30 14:45

用輸出類型是開集電極類型的比較器將信號整形為方波，比較器輸出加上拉電阻接到單片相同的電壓。這是為了方便單片機捕捉邊沿。測頻率用帶硬件捕捉功能的定時器更加方便準確

參與人數 1	黑幣 +20	收起理由
admin	+ 20	回帖助人的獎勵！
