wulin 發表于 2022-4-11 10:38
很簡單的事你搞了這么長時間還沒搞定。前面貼子里給了你3篇同類裝置的電路圖，你沒能正確理解。把你這圖變 ...

你好   輸出電壓的帶載能力呢？要怎么考慮

yzwzfyz 發表于 2022-4-8 17:39
1、SOT-23封裝的MOS國產的有推薦不？
答：無，自己找吧。
2.理論上，這個升壓電路的拓撲是沒問題的。MOS ...

謝謝班長

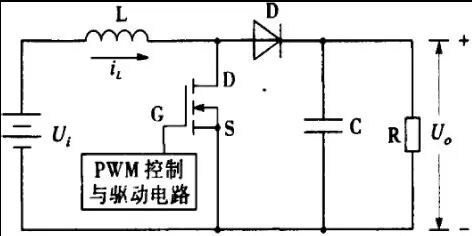

4.輸入電壓 輸出電壓和占空比計算公式如下
Uo/Ui=1/(1-D).
從公式看出，
占空比越大，升壓越高。
占空比不能為1，否則無意義。

很簡單的事你搞了這么長時間還沒搞定。前面貼子里給了你3篇同類裝置的電路圖，你沒能正確理解。把你這圖變化一點，你想升到多少電壓自便。

1、SOT-23封裝的MOS國產的有推薦不？
答：無，自己找吧。
2.理論上，這個升壓電路的拓撲是沒問題的。MOS的內阻和電感的內阻、飽和電流會影響到升壓的效率，這個哪個有經驗的？可以講講
答：下面說。
3.除了電感飽和電流、內阻、MOS的內阻，這些因素外，還有哪些直接影響到升壓的效率或者是升壓的電壓值、帶載能力、輸出穩定性？
答：下面說。
4.PWM控制的頻率要如何把握，還有占空比那些，占空比越大，應該升壓越高吧？
答：保證最壞情況下（輸入3V，輸入50V50mA)，L的充磁的能量，達到50V*50mA=2.5W。
占空比與L的特性有關聯。不是越大越高，有個最佳點。舉個極端的例子：100%導通，則輸出電壓=0，而L中電流卻是無究大。
5.升壓輸出二極管除了正向壓降小、反向耐壓高于輸出電壓1.5倍以上，還沒有其他的要求
答：頻率響應要快。
說說：
極限功率是2.5W，折算到電池上的電流是：2.5W/3V = 830mA (這里忽略了，MOS管壓降，L、電池、線路的電阻)。
830mA是連續電流。但充磁是有占空比的，即充磁的電流必須遠大于830mA，因為還有時間不充磁。
以70%來算，充磁電流約需1.2A（留30%的時間給L釋放能量，實際給電容充電也是需要時間的，這個比例與電路中使用的材料特性有關，通常用實驗方式得到最佳點）。
現在需求來了：
1、MOS管短路時，電路中要保證能有1.2A的電流流過。這就對回路中的總電阻提出了限制（自己算）。
2、在流過1.2A的單向電流時，L不得進入磁飽和。這就對L的磁通量提出了要求。
3、在充磁的時間內（70%的占空比，與PWM的頻率，可得時間），L也不得進入磁飽和。這就對L的電感量，和PWM的頻率極限提出了要求。
4、PWM頻率不得低于音頻范圍，以免被人聽到嘯叫。當然，或許還有其它特殊要求（如無線波段的干擾）。
5、MOS管的電流當遠大于1.2A，頻率應滿足充磁時間的要求。
6、MOS管是有輸入電容的，為保證MOS迅速導通，驅動電流必須足夠大，必須在極短的時間內打通MOS管（如給出1%的PWM時間，完成對柵極電容的充電）。
7、同6，還有柵極電容的放電時間（對應使MOS管迅速截止）。
8、整流管，前面你我都說了。
9、濾波儲能電容，需要高頻電容（容量計算很簡單就不再此交代了），介損要小，可以采用多并幾個的方式，不要用普通的電解電容。
基本夠了……
寫了一把小時，希望能幫到你。

還在糾結~~~
