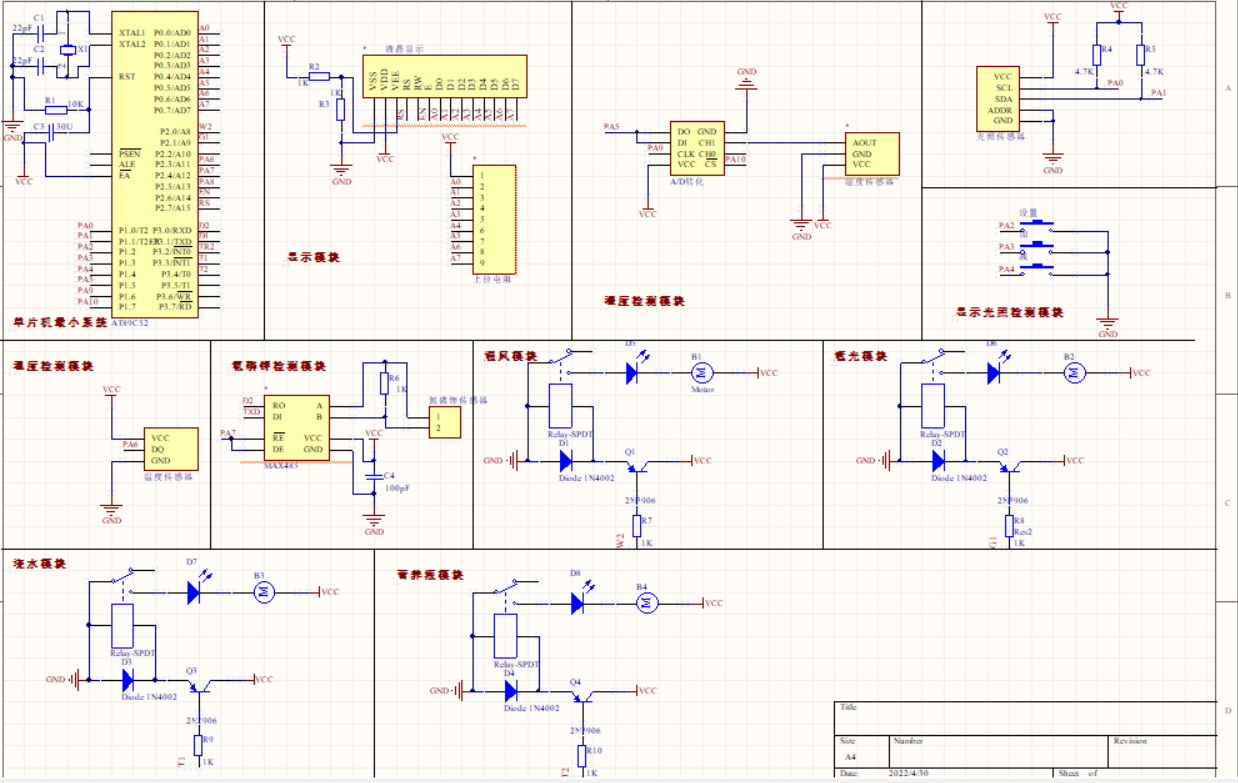

單片機控制澆水施肥遮光通風的電路圖怎么畫?求大佬指點

查看數: 809 | 評論數: 3 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2022-5-8 17:05

正文摘要:

回復

ID:883242 發表于 2022-5-10 23:31
不光是PNP的CE極都弄錯了,發光管極性也都是錯的。
ID:735831 發表于 2022-5-9 14:34
目前看到的最大問題是電機部分三極管控制問題,三極管的電流方向不對會出現無法控制的情況,還有建議發光二極管應該設計在低壓部分,串聯在電機上會出現發光二極管損壞無法使用或者二極管本身負載影響電機功率。在繼電器電池鐵部分的二極管是保護二極管在防止快速動作時的反向電流無泄放路徑損壞所以需要反接,如果負極對地的話會出現電池鐵無法吸合上的情況。如果需要pnp型三極管的設計的話請參考此圖
FM為蜂鳴器可理解為繼電器的電磁線圈部分負載
也可以參考下圖輸出部分控制電磁線圈,電阻可以在1K以上電阻中挑選并試驗



ID:149451 發表于 2022-5-9 05:38
只說我看的懂的吧:
1.圖中4個用到電機的模塊,電源和地都標反了。再把續流二極管1N4002調個方向(負極接電源)。
2.發光二極管沒這么用的。串個電阻,并在電機上。
