一級運放3腳電壓恒定，運放虛短2腳電壓等于3腳電壓，所以流過R10 R11電流恒定，所有R12左端電壓始終恒等于一級運放3腳電壓，二級運放是個差分放大器，輸出電壓等于 R18兩端電壓乘R13/R12

hhh402 發表于 2023-2-13 23:37
請教一下直接ADC，PT100使用多大電流？需要用電橋嗎？

查一下具體的Pt100傳感器自發熱，在自發熱不影響精度的前提下，電流越大越好，抗干擾越好。

禁止使用電橋，你增加了太多不穩定因素。

coody_sz 發表于 2023-2-13 13:35

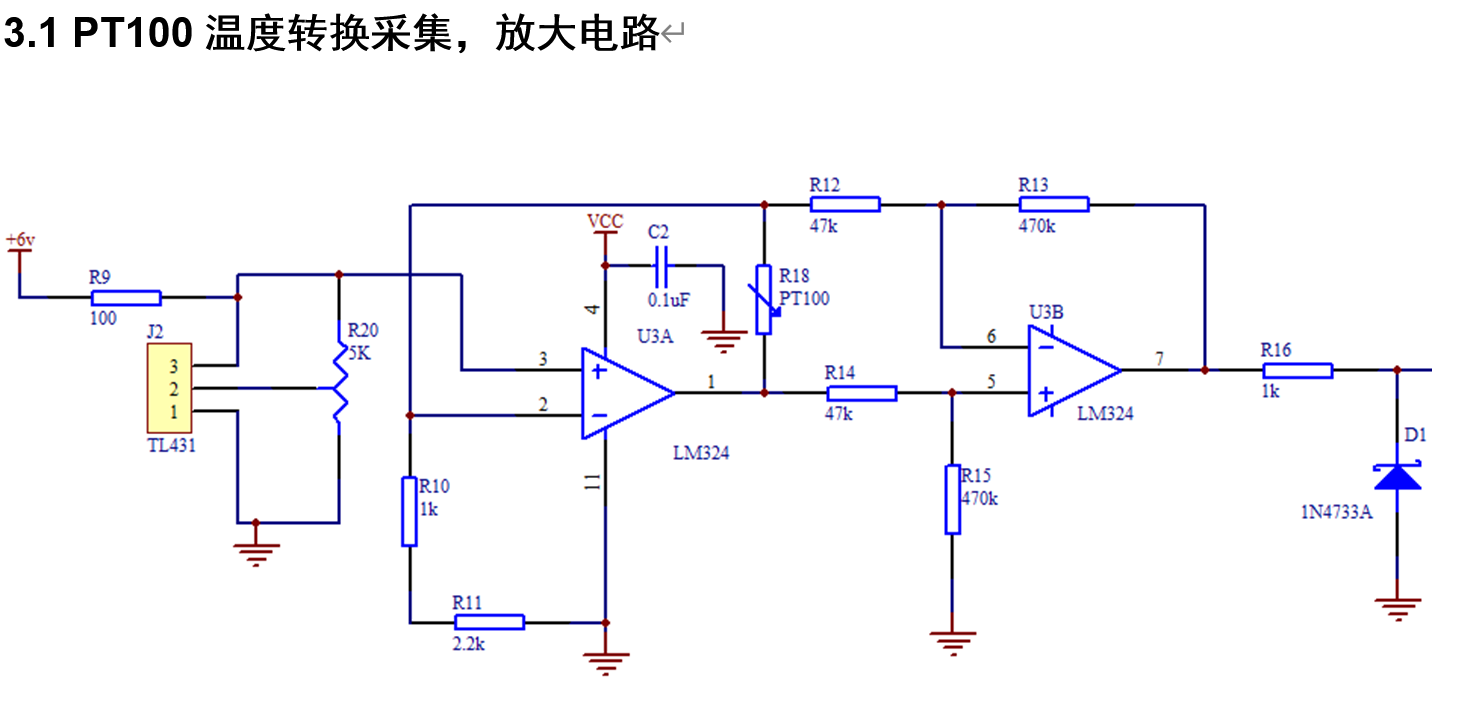

第一級恒流給PT100供電，第二級對PT100兩端電壓差分放大。
使用LM324性能太差了，都用PT100了，用更好點的 ...

請教一下直接ADC，PT100使用多大電流？需要用電橋嗎？

模擬電路越復雜越不好用。

第一級恒流給PT100供電，第二級對PT100兩端電壓差分放大。
使用LM324性能太差了，都用PT100了，用更好點的運放吧。
現代基本都不用運放了，引入誤差，電路復雜，調試麻煩。我都是用3線或4線PT100，直接進入ADC，引線電阻都消除了，16位或24位的Sigma Delta ADC，高線性，高精確度。

兩線Pt100測溫電路沒有意義，誤差太大，精度還不如NTC，價格又貴，Pt100正常都是3線的。

3腳輸入的電壓除以R10+R11的電阻值就是恒流值

無窮小量 發表于 2023-2-12 22:56
線電阻會對pt100造成影響嗎？

這種二線制的PT100電路沒辦法消除線電阻影響

引線電阻影響很大。實際使用時用三線接法就可以消除引線電阻影響，要求很高的用四線接法。

不要研究這些過時而且落后的技術。

線電阻會對pt100造成影響嗎？

這是非常簡單的計算，應該自己算算。
1、運放3腳電壓，估計你會算出。
2、運放2腳電壓 = 3腳
3、R10上電流 = V2腳/(R11+R10) = 這就是恒流 = IR18 + IR12
4、……
最后D1是防止輸出電壓超過XXX。
