測量的 PWM 輸出電壓是平均電壓，實際電壓仍然由的全電壓，由PWM 占空比定義的時間內。

占空比你測量電壓干嘛 占空比最高電壓是IO電壓

hzy19981002 發表于 2023-2-10 16:44
大于開啟電壓的時刻指的是方波的尖刺嗎？

不管是尖峰電壓還是方波電壓，只要大于這個1.6V就能導通，只是導通時間長短的問題。

首先參數表里的值是統計值，并不是說每一個管子必須最低1.7就導通；其次按你描述的1.6V來判斷，正如樓上說的你測得是40%占空比時的平均電壓值，顯然高電平已經達到了1.6/0.4=4V，4V高電平期間肯定使其導通了。
是不是1.6V能導通？那你直接gate腳加個1.6V試試

方波瞬間電壓就是芯片電壓，所以就是你給1%的信號，還是導通的，你測量的平均電壓

        謝謝各位大佬解答，我其實是想用單片機控制直流風扇調速，我原以為風扇會因?yàn)閱纹瑱C(jī)在特定的占空比區間內無法導通mos管而無法轉動，實測后發現并沒有這個問題，作為一個非電子從業人員搞不懂原因，所以來向各位大佬求教的。
      再次感謝各位的幫助。

就是從這個電壓開始，管子開始進入導通狀態，比如Id=250uA時是2.2V，就是VGS是2.2V時，管子開始導通，電流為250uA。

這個和三極管一樣是靠理解,不是生生記住幾個參數往死里整.要有電壓電流和脈沖的動態概念,一個方波存在N個狀態,峰值,上沿,下沿,谷值.MOS管也存在幾個狀態,截止期,放大(半導通期),導通期,遲滯期(狀態延遲).對應方波各個狀態就能形象理解方波對MOS的驅動作用和狀態輸出.記住電子電路分析一定要有動態思維,我發現太多電子從業的人員就是少了動態分析思維,一直停留在一個電壓一個狀態不會下一步延伸,那樣除了經驗?zāi)苡脕鞦A之外只剩下照搬,沒有發展前途.

hzy19981002 發表于 2023-2-10 16:27

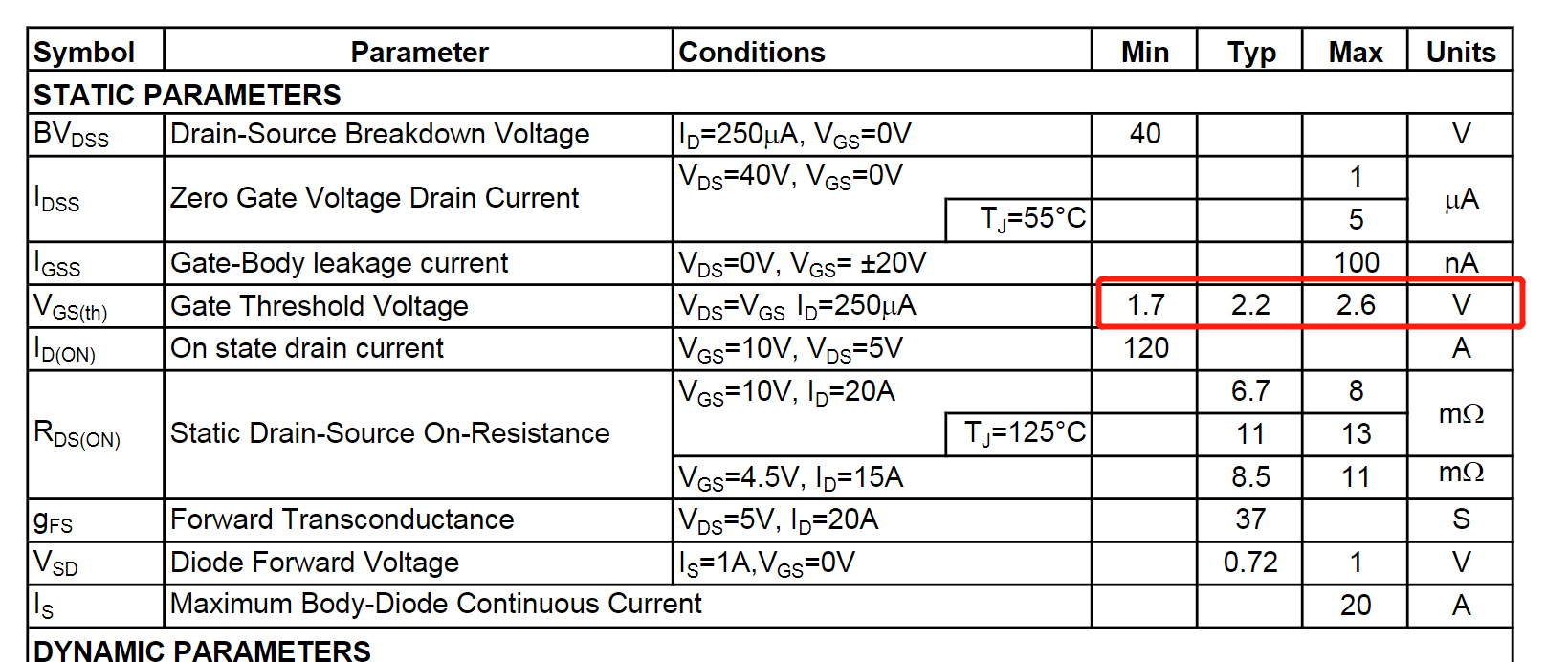

該型號MOS管參數如上，我的理解是最小開啟電壓要1.7V，低于這個電壓是肯定打不開的，最高開啟電壓是2.6 ...

這叫閾值電壓
不是導通電壓
意思是超過這個電壓了,管子就能正常導通了
這個值要取最大值:2.6V,所以,想要正常驅動這個管子,最小的控制電壓應該是2.6V以上
低于這個控制電壓的,而管子又處于DS兩極導通的狀態,就很容易燒壞管子

你實測的電壓顯然是錯誤的。

hzy19981002 發表于 2023-2-10 16:44
大于開啟電壓的時刻指的是方波的尖刺嗎？

方波的高電平3.3v就已經大于開啟電壓1.7-2.6V。

你這里的引腳電壓是用萬用表測試的吧？萬用表顯示的是平均值，不是實時值。

xuyaqi 發表于 2023-2-10 16:35
1 輸出占空比40%的信號，應該是方波，就會有大于開啟電壓的時刻，這時DS就會導通。
2 mos管并聯會影響DS電 ...

大于開啟電壓的時刻指的是方波的尖刺嗎？

處于芝蔴開門狀態。
不能按數據表格的來，如果你想她完全，安全的并閉。G-S兩極拉低到0伏，驅動她的的緩沖是把G極接地。不能懸空。
要她飽和時，驅動她的電壓用4-5V這樣她就完全處理飽和。這樣才能安全的工作。

1 輸出占空比40%的信號，應該是方波，就會有大于開啟電壓的時刻，這時DS就會導通。
2 mos管并聯會影響DS電流，進而影響導通參數。

mos并聯不會影響導通參數的

想完全關斷要電壓低于最小關斷電壓，在關斷電壓和開啟電壓之間的，處于半開啟狀態，處于放大區
