關于四路互鎖紅外遙控電路圖(顯示四分之一,其余三路同)

查看數: 1551 | 評論數: 4 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-4-2 08:51

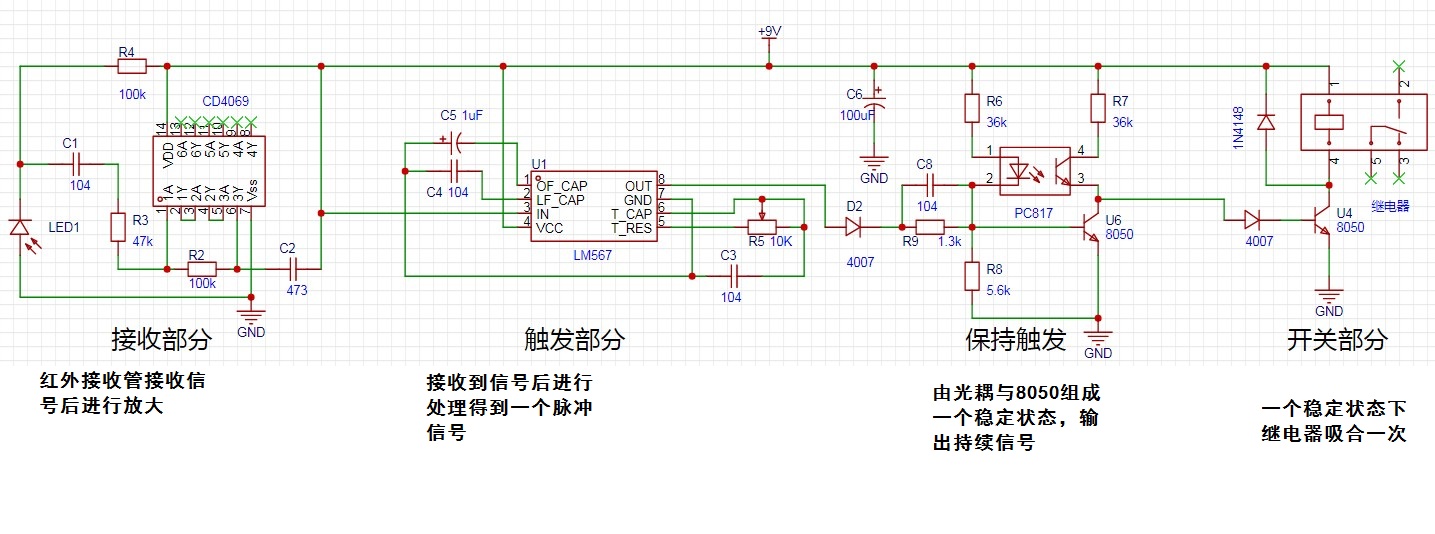

四路互鎖繼電器開關電路圖，由于是點動模式，中間加了個穩定電路，想實現一次觸發 繼電器持續吸合。能否實現，主要是光耦部分電阻阻值確定，求大師指點。

回復

ID:69038 發表于 2023-4-3 09:01

本帖最后由 zhuls 于 2023-4-3 09:49 編輯

567的輸入不對、輸出不對。光偶無效，8050的基極要串一個電阻或把4007改為電阻 1K左右。。。

ID:69038 發表于 2023-4-3 08:48

567第8腳是開漏輸出，所以，8腳要上拉，D2要反向，輸出保持不如接個4013雙穩電路，光偶在這邊毫無意義。

ID:230500 發表于 2023-4-2 20:51

315 433 有現成的買； 4元一個 8元一套；4路輸出可以自定義學習，要點動就點動；要互鎖就互鎖；要自鎖就自鎖；

ID:883242 發表于 2023-4-2 17:07

圖中“保持觸發”那部分設計完全錯誤，需要推翻重來，沒有修改的價值。
