lzzasd 發表于 2023-6-15 09:05
樓主有沒有詳細介紹啊   例如帶寬多少    采樣率多少   上位機什么的

示波器參數:
工作電壓: 5.0V。
MCU:      STC32G12K128。
主頻:     35MHz。
ADC:      最高采樣800KHz 12位，本示波器使用最高采樣率500KHz。
模擬帶寬: 100KHz.

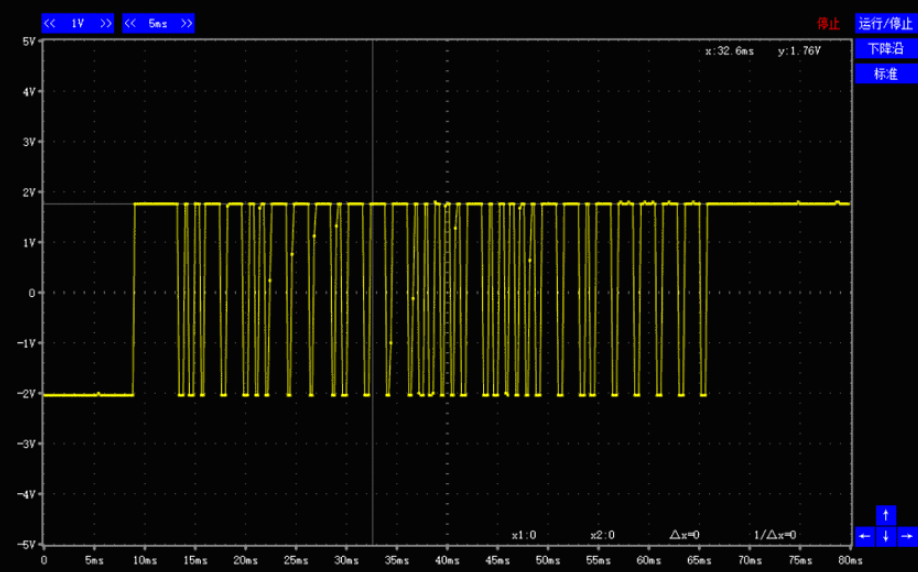

顯示屏:   虛擬顯示480x320。
          水平16格，一格25點，一共400點，存儲深度4000點。
          垂直10格，每格25點，一共250點。
時基:     1-2-5步進，50us 100us 200us 500us 1ms 2ms 5ms 10ms 20ms 50ms
                     100ms 200ms 500ms 1s 2s 5s 10s 20s 50s
垂直幅度: 250mV  500mV   1V  2.5V/DIV。
觸發模式: 上升沿觸發，下降沿觸發。
觸發方式: 自動、標準、單次。

可以選擇2個輸入信號:
1:  選擇P1.7輸入, 2.5V REF 通過3.9K+3.9K分壓送P1.7, P1.7串聯18K電阻接外部輸入電壓(最大+-12.5V), P1.7對地接一個470pF電容. 這是推薦的方式.
                  由于同步信號使用的是IO中斷, 所以輸入信號福度要大于+5V才會同步.
2:  選擇P1.4輸入, P1.0通過SPWM輸出一個400Hz的正弦波, 經過兩級RC濾波后送P1.4. RC出廠為3.3K 10nF, 有條件的話電阻改為10K或電容并聯22nF.
    選擇P1.4輸入時, 顯示的電壓讀數要縮小為1/10.
