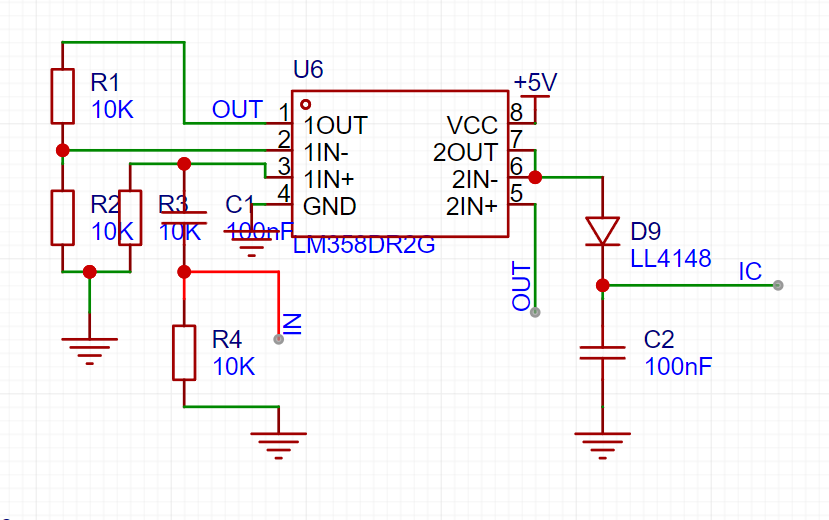

正文摘要:這個358電路看的我有點迷糊,圖中ic信號通往單片機,out1信號原電路是接電位器引腳,實際電路中沒有連接。如果這段電路沒有用,為何還要焊接并修改,請各位大佬指導我一下,在此謝過了 |
要根據實際電路來設計的 |
這個芯片在設備電源上經?吹健 |
帶有前置放大器的傳統脈沖檢測器電路。 它可以檢測輸入端是否存在頻率或脈沖串。 輸出信號是恒定電壓,可以測量或發送到微控制器進行處理。 第一運算放大器將輸入信號放大2倍。 第二個運算放大器僅用作跟隨器,以便來自整流器(二極管D9和電容器C2)的負載不會影響第一個運算放大器。 附言。 從 R3 和 C1 的額定值來看,該設備適用于“音頻”信號(也就是說,它可以成為語音或?qū)υ捲肼暣嬖跈z測器的一部分)。 (抱歉我的語言 - 機器翻譯并不完美) |
左邊放大兩倍,輸出到右邊跟隨,經二極管半波整流后輸出。 |
yzwzfyz 發表于 2023-9-6 17:07 實在不好意思,是我的疏忽,現在已經修改,麻煩大佬再幫我看看 |
nanfuB 發表于 2023-9-6 17:06 不好意思,確實由漏打,我又重新打了一遍,麻煩大佬幫我再看看 |
a399288395 發表于 2023-9-6 21:52 不好意思,確實由漏打,我又重新打了一遍,麻煩大佬幫我再看看 |
仔細檢查下你抄的原電路,可能漏畫了, 如果按照你這樣的,是沒有用的! |
輸入、輸出端錯了。 |
輸入輸出感覺都不對,可能電路沒畫完整![]() |
cjc1029 發表于 2023-9-6 17:26 感謝感謝,我再打一下,明天回復您,有勞您再給我指點一下 |
nanfuB 發表于 2023-9-6 17:06 是的,是抄的圖,我應該沒漏線,只是在我自己畫的時候,忘記放上5v電源輸入了,不好意思 |
wulin 發表于 2023-9-6 15:58 接了,只是我自己畫的時候忘記了,在描述中有說,是接了5v電源的 |
看著像是運放1放大,運放2跟隨,運放2的in+第五腳肯定在哪里和1叫有相關聯或者其他電路。建議用萬用表搭在5腳,掃一下周邊元件吧。 |
先將原理圖畫成易讀的形式。便于交流。 |
你應該是抄圖的吧,肯定畫錯了。 |
自信點兒,右邊就是沒有用。 |
電源都沒有接,還能有什么用?充其量屬于預留備用。 |
