關于電解電容紋波

查看數: 1596 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-4 09:15

各位大俠,請問下圖用示波器測得電解電容的電流是紋波電流嗎?如果不是的話,用示波器怎麼測?謝謝!

回復

ID:307084 發表于 2023-11-9 15:27

哪位大師解答一下哈

ID:307084 發表于 2023-11-6 15:31

Hephaestus 發表于 2023-11-6 13:54
你連直流耦合還是交流耦合都不說，波形圖中有效信息都藏起來了。

不好意思，是直流耦合帶寬20MHz

ID:883242 發表于 2023-11-6 13:54

hzcxdong 發表于 2023-11-4 15:41

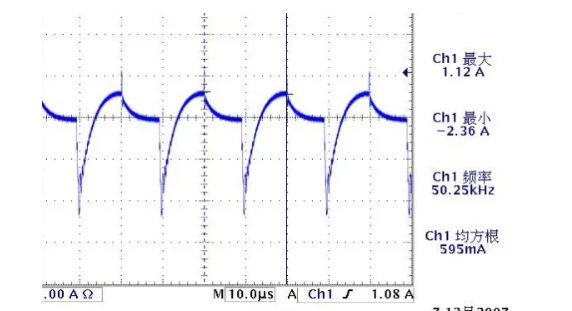

此為電流波形圖，電流RMS 595mA,此值是不是紋波電流？

你連直流耦合還是交流耦合都不說，波形圖中有效信息都藏起來了。

ID:307084 發表于 2023-11-6 13:31

各位大師，那電解電容端量測出來的電流波形，那個RMS值是不是紋波電流呢？

ID:307084 發表于 2023-11-4 15:41

Hephaestus 發表于 2023-11-4 15:04
只能看出來是個50kHz硬開關的電源。

此為電流波形圖，電流RMS 595mA,此值是不是紋波電流？

ID:883242 發表于 2023-11-4 15:04

zxxay 發表于 2023-11-4 12:03
是紋波電壓。應用環境不知道，別人怎么回答你

只能看出來是個50kHz硬開關的電源。

ID:472504 發表于 2023-11-4 12:03

是紋波電壓。應用環境不知道，別人怎么回答你
