RF輸入信號是56V Vpp 1.7M的正弦波經過這個整形電路之后,出來CUR_DET是什么信...

查看數: 1670 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2023-11-5 09:58

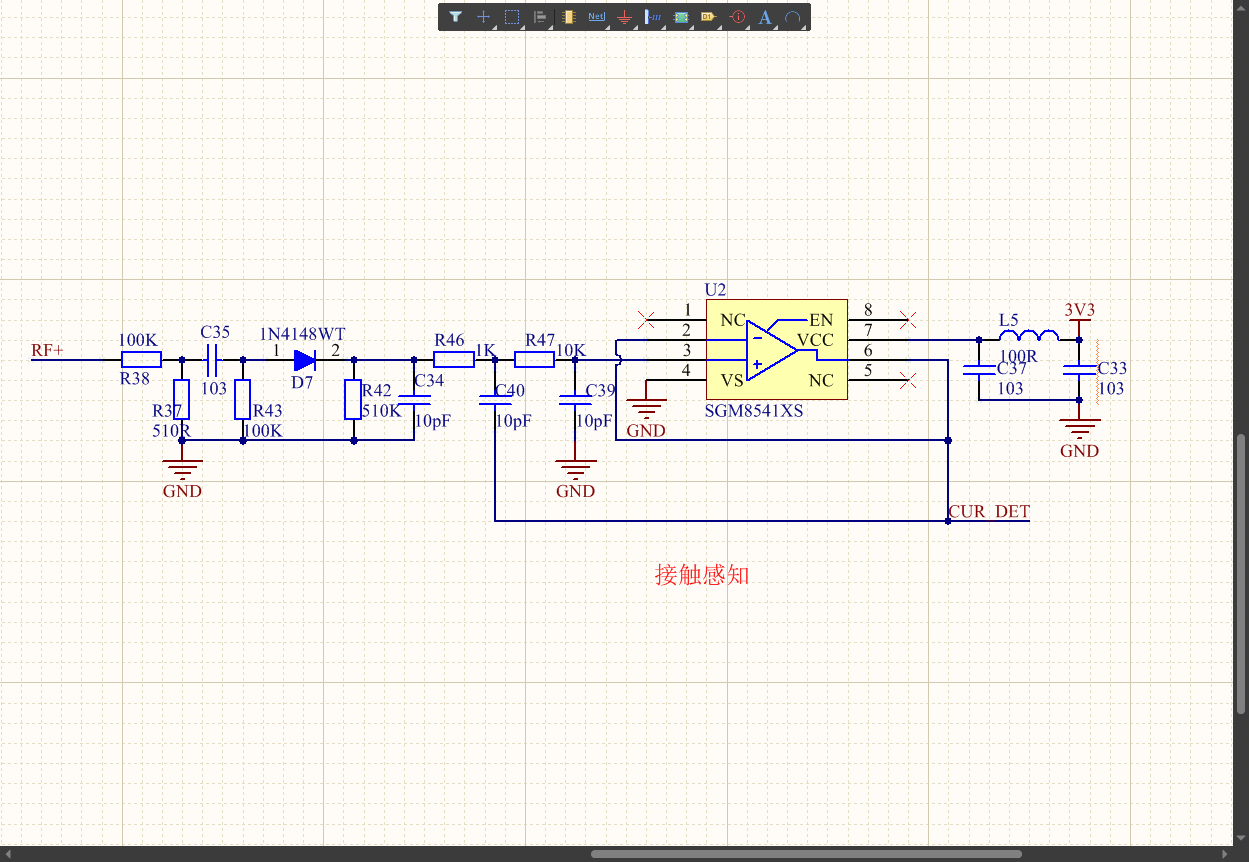

RF輸入信號是56V Vpp 1.7M的正弦波經過這個整形電路之后，出來CUR_DET是什么信號？是把正弦波整形成了方波信號的高低電平？有接觸的時候幅度更低？沒有負載的時候幅度更高？如果判斷正確，為 ...

回復

ID:668004 發表于 2023-11-11 18:34

nanfuB 發表于 2023-11-7 08:00
D7相關部分，可以參考一下調幅檢波電路。后級運放是LPF電路。輸出信號應該是低頻的載波信號。

你好大師具體是工作的

ID:668004 發表于 2023-11-11 18:33

Hephaestus 發表于 2023-11-5 13:09
D7已經整流了，加上后面的二階LPF，輸出已經是直流了。

說具體大師

ID:582276 發表于 2023-11-7 08:00

D7相關部分，可以參考一下調幅檢波電路。后級運放是LPF電路。輸出信號應該是低頻的載波信號。

ID:342822 發表于 2023-11-5 17:32

半個饅頭

ID:883242 發表于 2023-11-5 13:09

D7已經整流了，加上后面的二階LPF，輸出已經是直流了。
