wulin 發表于 2023-11-23 13:47

不知道為什么讀出的是4545，你的仿真有能運行嗎

BAAABBB 發表于 2023-11-20 21:07

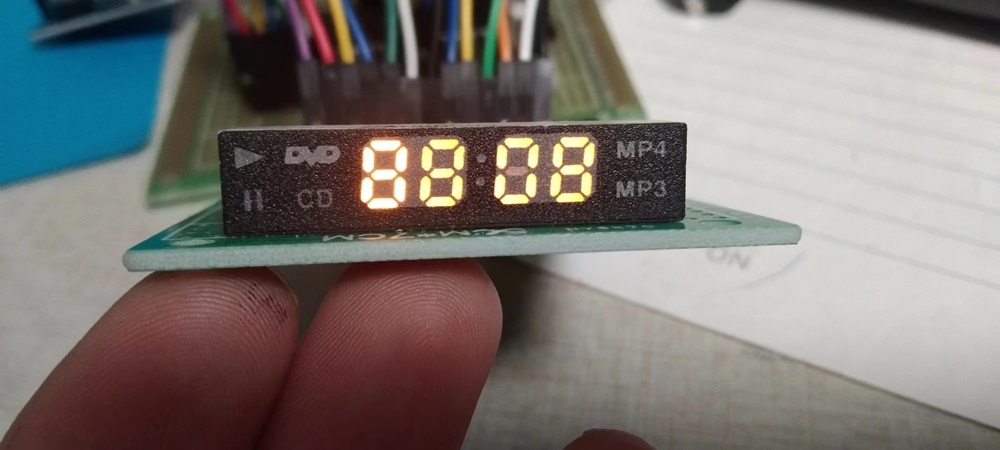

就是常見的共陽8字?jǐn)?shù)碼管，帶定制圖標的

1. #include <reg52.h>

2. #include <intrins.h>

3. #define uint unsigned int

4. #define uchar unsigned char

5. uchar displaydata[4];

6. uchar code smgduan[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共陽數碼管編碼

7. uchar code read_rtc_addr[7] ={0x81,0x83,0x85,0x87,0x89,0x8b,0x8d};//DS1302讀取地址

8. uchar code write_rtc_addr[7]={0x80,0x82,0x84,0x86,0x88,0x8a,0x8c};//DS1302寫地址

9. //順序：秒分時日月周年,存儲格式為十進制

10. uchar time[7]={30,31,11,23,11,4,23};//時間

11. bit flicker;//閃爍

12. //=======================DS1302引腳===========================

13. sbit SCLK=P0^6;

14. sbit IO  =P0^4;

15. sbit RST =P0^5;

16. //=======================數碼管引腳===========================

17. sbit d0=P1^1;//d0~d3  “8”字?jǐn)?shù)碼管

18. sbit d1=P1^2;

19. sbit d2=P1^3;

20. sbit d3=P1^4;

21.

22. //ACC累加器

23. sbit ACC0=ACC^0;

24. sbit ACC7=ACC^7;

25. /***************DS1302有關子函數********************/

26. void write_byte(uchar dat)//寫一個字節

27. {

28.         uchar i;

29.         ACC=dat;

30.         RST=1;

31.         for(i=8;i>0;i--)

32.         {

33.                 IO=ACC0;

34.                 SCLK=0;

35.                 SCLK=1;

36.                 ACC>>=1;

37.         }

38. }

39.

40. uchar read_byte()//讀一個字節

41. {

42.         uchar i;

43.         RST=1;

44.         for(i=8;i>0;i--)

45.         {

46.                 ACC7=IO;

47.                 SCLK=1;

48.                 SCLK=0;

49.                 ACC>>=1;

50.         }

51.         return ACC;

52. }

53.

54. void write_1302(uchar add,uchar dat)//向1302芯片指定地址寫入數據

55. {

56.         RST=0;

57.         SCLK=0;

58.         RST=1;

59.         write_byte(add);

60.         write_byte(dat);

61.         SCLK=1;

62.         RST=0;

63. }

64.

65. uchar read_1302(uchar add)//從1302指定地址讀取數據

66. {

67.         uchar temp;

68.         RST=0;

69.         SCLK=0;

70.         RST=1;

71.         write_byte(add);

72.         temp=read_byte();

73.         SCLK=1;

74.         RST=0;

75.         return(temp);

76. }

77.

78. uchar BCD_D(uchar bcd)//BCD碼轉十進制函數

79. {

80.         return ((bcd>>4)*10)+(bcd & 0x0f);

81. }

82.

83. uchar D_BCD(uchar Dec)//十進制轉BCD碼函數

84. {

85.         return (Dec/10*16+Dec%10);

86. }

87.

88. void rtc_init()//初始化1302

89. {

90.         uchar i,

91.         RST=0;

92.         SCLK=0;

93.         write_1302(0x8e,0x00); //允許寫，禁止寫保護

94.         for(i=0;i<7;i++)

95.                 write_1302(write_rtc_addr[i],D_BCD(time[i]));//寫1302時鐘數據

96.         write_1302(0x8e,0x80); //打開寫保護

97. }

98.

99. void read_time()//讀1302時鐘數據

100. {

101.         uchar i;

102.         write_1302(0x8e,0x00);

103.         for(i=0;i<7;i++)

104.         {

105.                 time[i]=BCD_D(read_1302(read_rtc_addr[i]));

106.         }

107.         write_1302(0x8e,0x80);

108. }

109.

110. void data_display()

111. {

112.         static uchar temp;

113.         static uchar i;

114.         read_time();

115.         if(temp!=time[0])

116.         {

117.                 temp=time[0];

118.                 flicker=1;

119.         }

120.         displaydata[0]=smgduan[time[1]%10];

121.         displaydata[1]=smgduan[time[1]/10];

122.         if(flicker)

123.         {

124.                 if(++i>=200)

125.                 {

126.                         i=0;

127.                         flicker=0;

128.                 }

129.                 displaydata[2]=smgduan[time[2]%10]&0x7f;//秒閃點

130.         }

131.         else displaydata[2]=smgduan[time[2]%10];

132.         displaydata[3]=smgduan[time[2]/10];

133.

134. }

135. void display()

136. {

137.         static uchar i;

138.         P1&=0xe1;//清位碼、消隱

139.         P2=displaydata[i];//送段碼

140.         P1|=0x02<<i;//送位碼

141.         i=++i%4;//循環計數

142. }

143.

144. void delay(uint r)

145. {

146.         while(r--);

147. }

148.

149. void main()

150. {

151.         rtc_init();

152.         while(1)

153.         {

154.                 data_display();

155.                 display();

156.                 delay(100);

157.         }

158. }

復制代碼

suncat0504 發表于 2023-11-20 22:49
順便發給你一個用STC89C52測試過沒問題的工程，你可以參考代碼看看，和你做的有沒有出入。我的程序用的是12 ...

好的，謝大佬

順便發給你一個用STC89C52測試過沒問題的工程，你可以參考代碼看看，和你做的有沒有出入。我的程序用的是12M晶振 DS1302.zip (42.95 KB, 下載次數: 7)

2023-11-20 22:48 上傳

點擊文件名下載附件

給你提個建議：
1、測試顯示屏輸出顯示數據有沒有問題
     這個治安們用你的函數去測試，與DS1302的處理沒有一點關系。確認沒毛病后再進行第二步
2、測試讀寫DS1302是否正常。
     就是說你通過內部程序前腳設置DS1302內容，比如時分秒、年月日數據，然后再讀出來，看是否一致。也許秒數據會發生辯護啊，當年月日以及其他和時間無關的數據，設置完，再讀出來，應該是一樣的。否則程序是有問題的。
3、1和2都正常了，再去進行讀取時間并顯示的操作。

wulin 發表于 2023-11-20 06:50
這種段碼屏屬定制屏，必須了解外部引腳與內部LED連接關系才能寫出正確的驅動碼。

就是常見的共陽8字?jǐn)?shù)碼管，帶定制圖標的

hi等你 發表于 2023-11-20 09:28
這問題問的一頭霧水，樓主讀取的1302的秒數據還是分鐘數據，還是小時數據？

有沒有進行bcd到十進制轉換 ...

讀取小時和分鐘，已經做轉換了

這問題問的一頭霧水，樓主讀取的1302的秒數據還是分鐘數據，還是小時數據？

有沒有進行bcd到十進制轉換？沒代碼沒線路圖也就算了，問個問題也得精準一些嘛

這種段碼屏屬定制屏，必須了解外部引腳與內部LED連接關系才能寫出正確的驅動碼。
