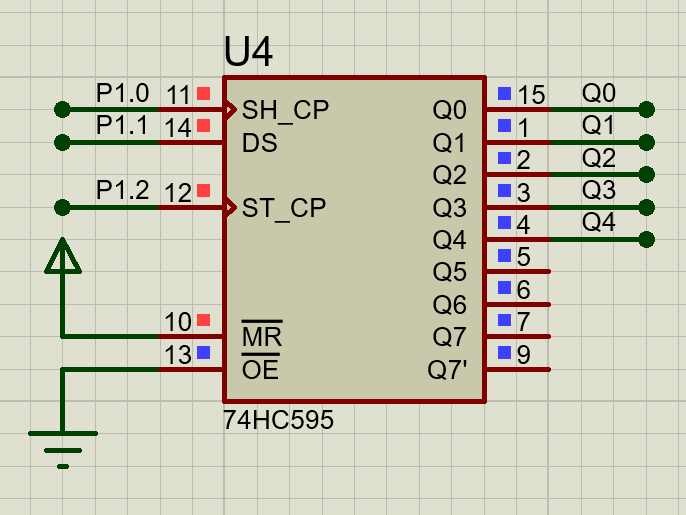

這樣連接LED燈電路對嗎?

查看數: 1552 | 評論數: 11 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-11-25 03:13

正文摘要:

我用的是595

回復

ID:1088834 發表于 2023-11-27 19:45
加個開關就可以了吧?
ID:712097 發表于 2023-11-27 17:23
能工作,缺點是燈不亮?xí)r也會消耗電流,電流方向是從1K排阻到IO再到地。
ID:420836 發表于 2023-11-27 03:55
注意,LED 始終需要串聯限流電阻來保護 LED。
ID:1101295 發表于 2023-11-26 20:37
可以的,注意陰陽極管就可以了
ID:1099065 發表于 2023-11-26 10:32
把led換個方向試試
ID:57657 發表于 2023-11-26 08:46
電路沒有問題,OE腳要用單片機控制,實物上電瞬間數據是隨機的會亂碼。
ID:883242 發表于 2023-11-25 18:55
仿真也許能用,實際電路沒有限流電阻可能會過流燒片子或LED。
ID:278457 發表于 2023-11-25 18:03
我的LED燈是3V的
ID:1004920 發表于 2023-11-25 09:53
74HC595的輸出電流可達35mA,你那個排阻是上拉的就不用了。但每路的LED都要串接限流電阻,電阻的大小看你用的LED型號確定。
