突發奇想一款極簡單片機ups系統

查看數: 2529 | 評論數: 18 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-11-28 00:18

正文摘要:

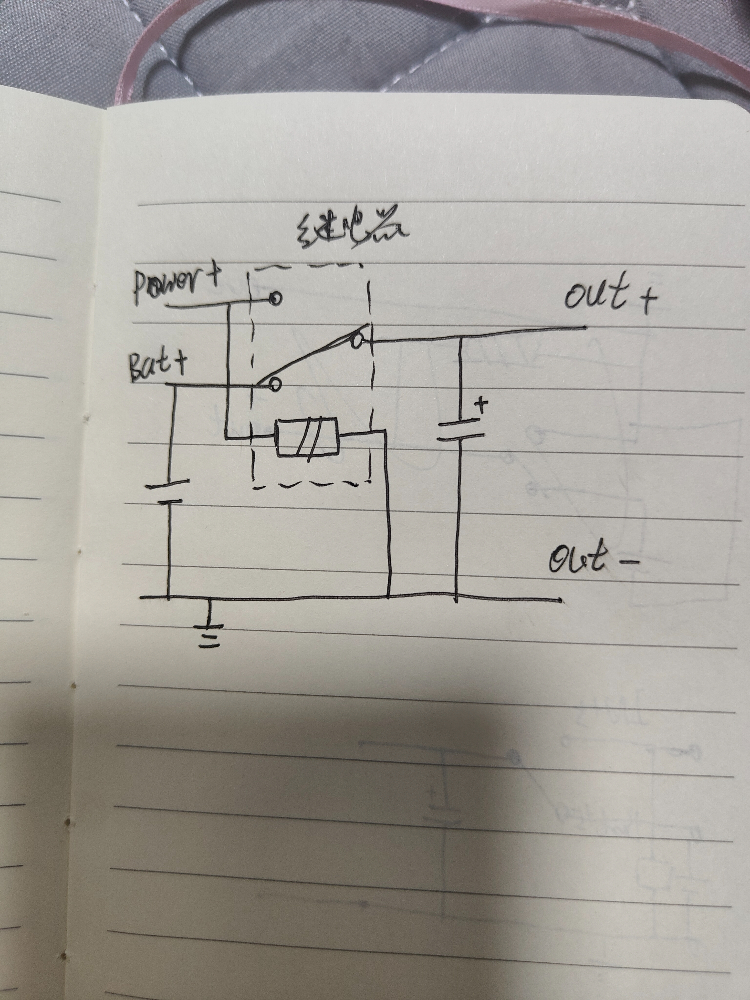

各位大佬,昨晚月色很美,半夢半醒間有個想法突然出現在腦海中,這個想法沒什么技術含量,只是覺得很有意思。如圖,使用一個5V繼電器,作為電源切換,動作過程是這樣的:圖上power+為數據線供電,此電源為主用電源, ...

回復

ID:236035 發表于 2023-12-11 09:07
不要用機械式繼電器
ID:891089 發表于 2023-12-10 00:17
樓上的電子式包括網上也找了一些電子式切換電路,切換時間確實滿足要求,但是也發現了一個新問題,因為我做的東西接地負載很多,用電子式的壓降太大以至于不能正常工作,所以,還是考慮繼電器這種機械式的,現在問題就是:怎么縮短繼電器的切換時間
ID:980889 發表于 2023-12-4 09:53
數據線和電容之間加個二極管吧,防止數據線斷開時電容給線圈供電,繼電器的釋放電壓比吸合電壓低,等繼電器釋放給負載的電壓可能就不夠了;如果還是不行,可能是電池電流小了,切換后電容兩端電壓抬太慢了,再加個二極管,正極接電容負極接電池,防止電池給電容充電;不過二極管有壓降,加了后可能效果更差了
ID:891089 發表于 2023-12-4 03:54
coody_sz 發表于 2023-12-3 22:25
樓主可能不知道繼電器關斷的電壓會比接通電壓低很多。

你說的是返回電壓嗎?
ID:1034262 發表于 2023-12-3 22:25
樓主可能不知道繼電器關斷的電壓會比接通電壓低很多。
ID:891089 發表于 2023-12-3 19:58
wufa1986 發表于 2023-11-28 07:59
如果power比bat電壓高,一個共陰二極管解決,繼電器切換時間大,電源有電容更是加長了這個時間

確實,買了0.5f的法拉電容,斷電后繼電器切換時間更長了,雖然斷電后因為法拉電容存在繼續工作了十幾秒,但是還是沒能有效的切回來,數據還是中斷了,有什么解決辦法嗎?
ID:891089 發表于 2023-12-3 14:48
wufa1986 發表于 2023-11-28 07:59
如果power比bat電壓高,一個共陰二極管解決,繼電器切換時間大,電源有電容更是加長了這個時間

是在輸出加電容,用以補償切換時間
ID:136485 發表于 2023-11-28 16:33
快速切換用電子元器件要比繼電器快
ID:891089 發表于 2023-11-28 11:52
glinfei 發表于 2023-11-28 09:26
1.我覺得繼電器釋放時間要短于吸合時間,不過很久沒看過手冊了。
2.用數據線供電時,繼電器,電容和設備同 ...

是用的充電頭,關于你的第一點有些存疑,因為吸合時沒有掉電,反而釋放時掉電了
ID:958310 發表于 2023-11-28 10:08
angmall 發表于 2023-11-28 09:43
電池/外接電源自動切換。外接電源時MOSFET截止,外部電源供電。外部電源斷開,則MOFET導通,電池供電,電路 ...

不懂就問,你這個二極管的壓降會不會把MOS給導通啊,移到R1電阻左邊會不會好一點?
ID:155507 發表于 2023-11-28 09:43
電池/外接電源自動切換。外接電源時MOSFET截止,外部電源供電。外部電源斷開,則MOFET導通,電池供電,電路本身不耗電。
ID:155507 發表于 2023-11-28 09:35
可以試試這個電路。






ID:891089 發表于 2023-11-28 09:27
TTQ001 發表于 2023-11-28 08:56
數字信號不能連續,數字接口的電流驅動能力很弱,無法驅動繼電器線圈。

是用的數據線的電源線,不是用信號驅動
ID:844772 發表于 2023-11-28 09:26
1.我覺得繼電器釋放時間要短于吸合時間,不過很久沒看過手冊了。
2.用數據線供電時,繼電器,電容和設備同時用電,但數據線的最大電流不過500或900,電源功率可能不足;
3.建議先用個2A以上的充電頭試試。
ID:420836 發表于 2023-11-28 08:56
數字信號不能連續,數字接口的電流驅動能力很弱,無法驅動繼電器線圈。
ID:1088099 發表于 2023-11-28 08:40
我小菜雞一個,感覺你可以試試用示波器看一下電壓波形就知道了。
還有就是單片機前有沒有穩壓芯片?沒有建議加一個
ID:136013 發表于 2023-11-28 08:05
這是單片機供電切換(或選擇),插入USB線就使用USB供電,拔開則使用電池供電,一般用MOS管。
ID:879348 發表于 2023-11-28 07:59
如果power比bat電壓高,一個共陰二極管解決,繼電器切換時間大,電源有電容更是加長了這個時間
