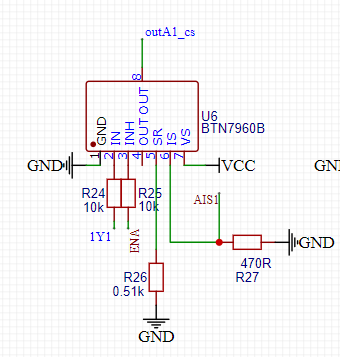

有關BTN7960B驅動電路問題

查看數: 1201 | 評論數: 2 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-12-1 20:14

正文摘要:

為什么要使用緩沖器去控制2號腳,而3號腳能直接連單片機

回復

ID:526108 發表于 2023-12-2 19:07
chxelc 發表于 2023-12-2 11:40
7960是一個支持大電流輸出的半橋電機驅動芯片,可以理解為是一個很耐操的單路PWM功率放大器,它有一個供電 ...

在不同的電壓下R26和R27的阻值怎么計算呢
ID:712097 發表于 2023-12-2 11:40
7960是一個支持大電流輸出的半橋電機驅動芯片,可以理解為是一個很耐操的單路PWM功率放大器,它有一個供電引腳(VCC:-0.3~45V;),一個功率輸出引腳(接電機,輸出PWM,高電平為供電引腳的輸入電壓),一個邏輯輸入引腳(兼容3.3V、5V兩種邏輯電平),一個使能引腳、一個壓擺率控制引腳。
2腳為信號輸入,接單片機輸出的方波信號。接電阻為了限流,接緩沖器為了隔離,避免燒壞單片機。
3腳為芯片的使能(選通)引腳。接電阻也是為了限流,不接緩沖器是因?yàn)榇四_兼容3.3V/5V邏輯電平,不會損壞單片機。
6腳為電流檢測。電流過大時,R27電阻上的電壓會升高,連接的單片機檢測IO檢測到高電平時,做相應處理如降低功率或者關斷電機。
