想做一個小的spwm逆變器卡在濾波了,找了很多資料都沒算出好的參數

查看數: 2049 | 評論數: 13 | 收藏 1
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2023-12-7 15:51

正文摘要:

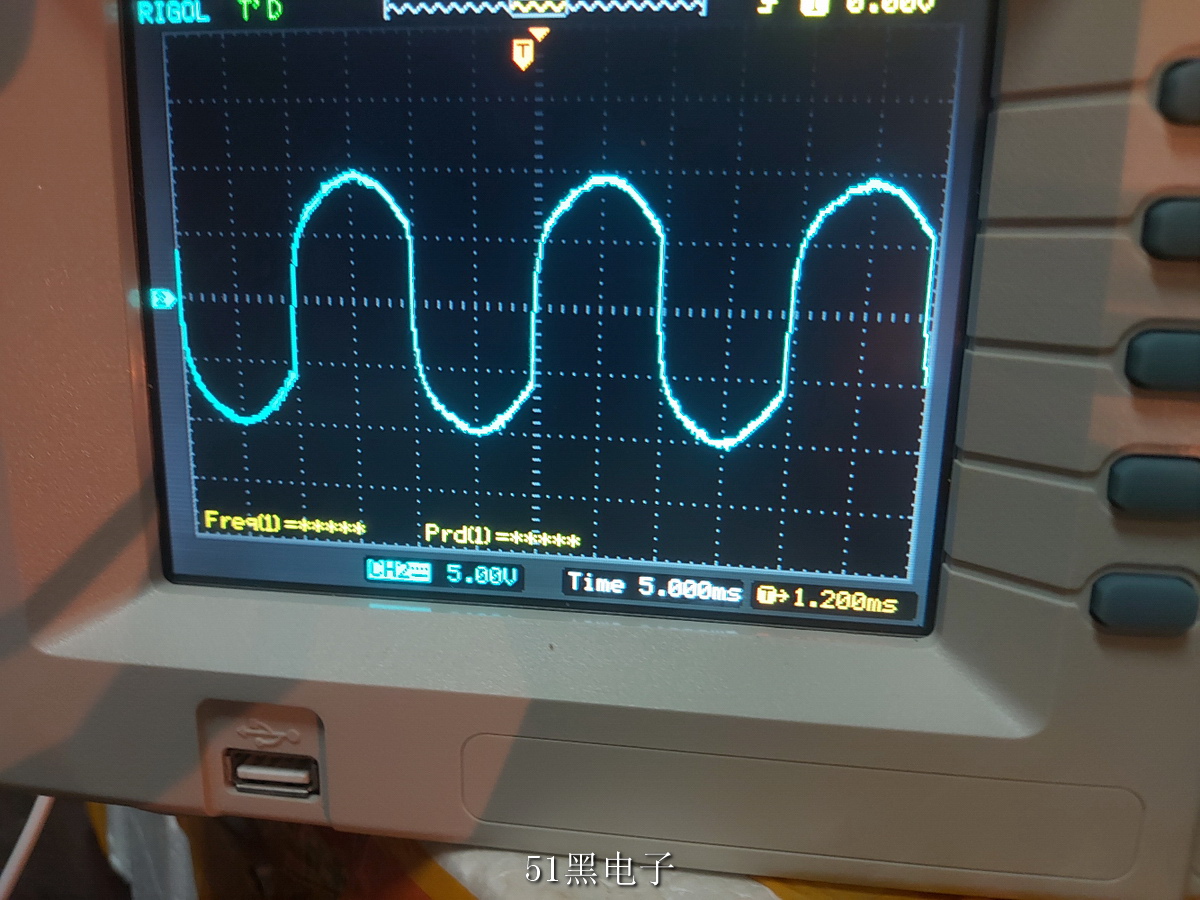

做一個spwm逆變器,輸入24V,輸出20w,1.5A,開關頻率20K,就是不知道如何進行LC濾波,按網上的公式算出來的有點離譜,可能是我功率太低了不適用,我就目前試湊法,目前用了220uh加220uf,得到了目前最好的的波形, ...

回復

ID:1088185 發表于 2023-12-12 13:21
hisun 發表于 2023-12-11 07:52
謝謝回答,再請問下,截止頻率該如何選取呢?因?yàn)槭情T(mén)外漢沒學過,有參考的文檔介紹嗎?

假定你的逆變器是50HZ, fx定在100Hz吧, 那么它對100Hz的諧波有3dB的衰減, 對50Hz的衰減就可以忽略。
ID:1004920 發表于 2023-12-11 16:57
我這里有現成的做好的低壓逆變器,輸入DC24V,輸出50Hz,0~18VAC 手動和RS485可調,輸出電流可達10A。
ID:1066092 發表于 2023-12-11 07:52

謝謝回答,再請問下,截止頻率該如何選取呢?因?yàn)槭情T(mén)外漢沒學過,有參考的文檔介紹嗎?
ID:1088185 發表于 2023-12-10 15:47
hisun 發表于 2023-12-10 04:10
請問下這樣的LC濾波器計算公式是什么樣的?有哪些參考書可以介紹下,我不會計算還沒有找到介紹。謝謝。

f= 1/(2*pi* (L*C)^(1/2))
ID:1075796 發表于 2023-12-10 11:16
從波形圖分析負載過大,電路參數也許不太合理!
ID:1066092 發表于 2023-12-10 04:10
請問下這樣的LC濾波器計算公式是什么樣的?有哪些參考書可以介紹下,我不會計算還沒有找到介紹。謝謝。
ID:1088185 發表于 2023-12-10 00:06
220uH+220uF 其諧振點在723.432Hz, 這是你要的頻率?
ID:1090808 發表于 2023-12-8 17:54
coody_sz 發表于 2023-12-8 11:36
SPWM輸出正弦波是很容易的事。
樓主用20KHz的正弦波,輸出50Hz,則正弦波波為400點,這樣的SPWM都不用在怎 ...

經過修改成功得到波形,但是輸出電壓太低了,輸入18V時候,輸出波形最好有10V輸出,加到24V時還是輸出10V左右,且波形有明顯的畸變,如何改進呢,是不是負載的問題
ID:1090808 發表于 2023-12-8 15:32
wufa1986 發表于 2023-12-8 08:16
LC濾波只是過濾高頻成分,你這波形是不是發生波形不正確

的確錯誤,忘記除2了,已修正
ID:1034262 發表于 2023-12-8 11:36
SPWM輸出正弦波是很容易的事。
樓主用20KHz的正弦波,輸出50Hz,則正弦波波為400點,這樣的SPWM都不用在怎么濾波(比如330uH +4.7uF),就能看到明顯的正弦波了。
ID:1057978 發表于 2023-12-8 09:26
你這不是正弦波啊,離正弦波差老鼻子遠了
ID:879348 發表于 2023-12-8 08:16
LC濾波只是過濾高頻成分,你這波形是不是發生波形不正確
ID:507029 發表于 2023-12-7 22:24
輸出加220uf電容是不是有點太大了?
