串?dāng)_ 信噪比降低

應該問廠家技術人員

這種問題是你選擇的具體板廠的工藝問題，應該問廠家技術人員，到論壇來問沒有意義。

差分傳輸線的間距對于PCB（Printed Circuit Board，印刷電路板）設計非常重要，因?yàn)樗�直接影響到信�?hào)的性能、抗干擾能力以及板上電磁兼容性（EMC）。通常，差分線的間距會根據設計要求、信號頻率和特定應用而有所調整。  在一般情況下，差分線的間距可以設置為差分對之間的中心到中心距離。對于很多高速差分信號，常見的差分線間距可以在0.1 mm到0.2 mm之間。這種小間距可以有效減小差分信號之間的互感，提高信號完整性，特別是在高頻率或高速差分信號傳輸中。  在進行差分線布局時，請考慮以下幾點：  信號頻率： 高頻信號需要更小的差分線間距，以減小互感效應，提高信號完整性。  層間間距： 如果差分對跨越多個PCB層，確保層間間距足夠以減小串?dāng)_。  阻抗匹配： 差分線的寬度和間距會影響其阻抗。使用PCB設計工具可以進行阻抗匹配的計算。  制造可行性： 確保選擇的差分線間距符合PCB制造商的能力和工藝要求。  EMC要求： 如果有特殊的電磁兼容性要求，需要根據設計標準和規范來選擇差分線的間距。  在進行差分線布局時，最好使用專業的PCB設計工具，這樣可以更好地進行阻抗匹配、信號完整性分析以及滿足特定的設計要求。此外，與PCB制造商溝通以了解其制造能力和建議也是非常重要的。

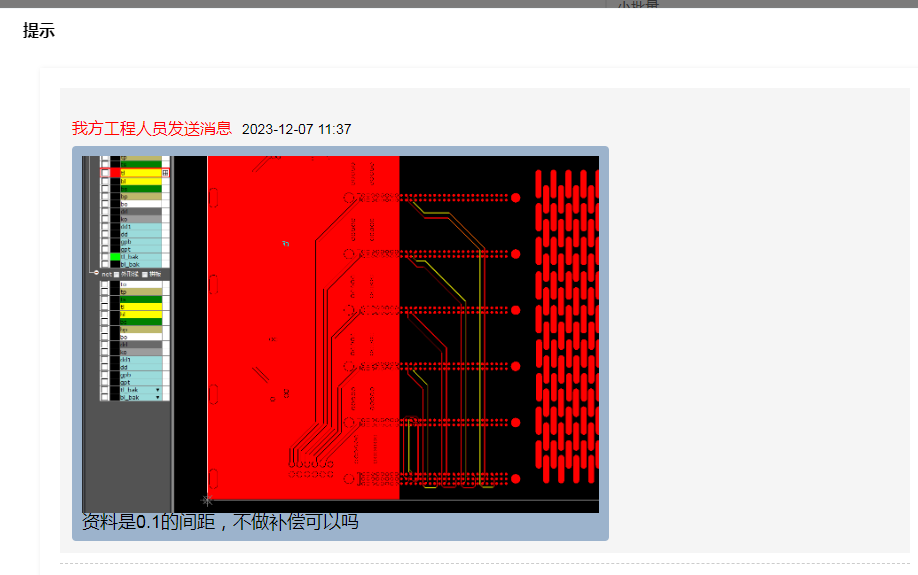

是PCB板廠提出的線寬補償嗎？如果我沒理解錯，應該是為了確保蝕刻線路后的成品線寬達到要求而需要做一定的補償。這個補償一般不會太多，主要看你差分線有沒有線寬的嚴格要求了。如果不是特別嚴格的要求，不補償問題也不大。否則，你可能要考慮增大線寬或者調整間距了。主要看你實際的需要。你可以跟他們確認，補償多少就知道他們大概會蝕刻掉多少線寬了。
