感覺USB封裝畫反了，圖2右邊的差分線才是D-

換一條數據線試一試，原理圖看起來沒有問題，或者換插其他USB口試一試。通訊有時候就是這樣

沒有端口這一項？

你這端口號沒有啊

那個即使沒任何設備接入也會顯示如上圖一樣，在哪個端口安裝只能插在哪

ch340驅動是安裝成功的，可以用其他開發板上的ch340測試成功，也就是電腦 數據線 驅動都沒有問題，有大佬幫忙分析一下電路板問題嗎

在設備管理器看

看看端口設置對不對

wc86110 發表于 2024-1-8 20:46
電腦里有它的驅動程序才能識別的

已經安裝了ch341ser.exe，顯示安裝成功，不確定是否成功

mtt661 發表于 2024-1-8 20:43
把100nf也換成10uf試試

好的，我嘗試一下，謝謝

dandan-tcb 發表于 2024-1-8 20:04
340要裝驅動的

這個已經裝了，ch341ser.exe。顯示安裝成功，不確定是否安裝好了

xlhlydd 發表于 2024-1-8 19:33
我碰到過這毛病，用示波器看是集成塊輸出脈沖幅度太低所致

嗯嗯，大佬這方面該怎么解決呢

電腦里有它的驅動程序才能識別的

把100nf也換成10uf試試

340要裝驅動的

我碰到過這毛病，用示波器看是集成塊輸出脈沖幅度太低所致

paladina 發表于 2024-1-8 15:09
3.3V 正常否 ，USB線纜是否支持數據功能，有些TYPE-C線只有電源充電功能，無數據功能的

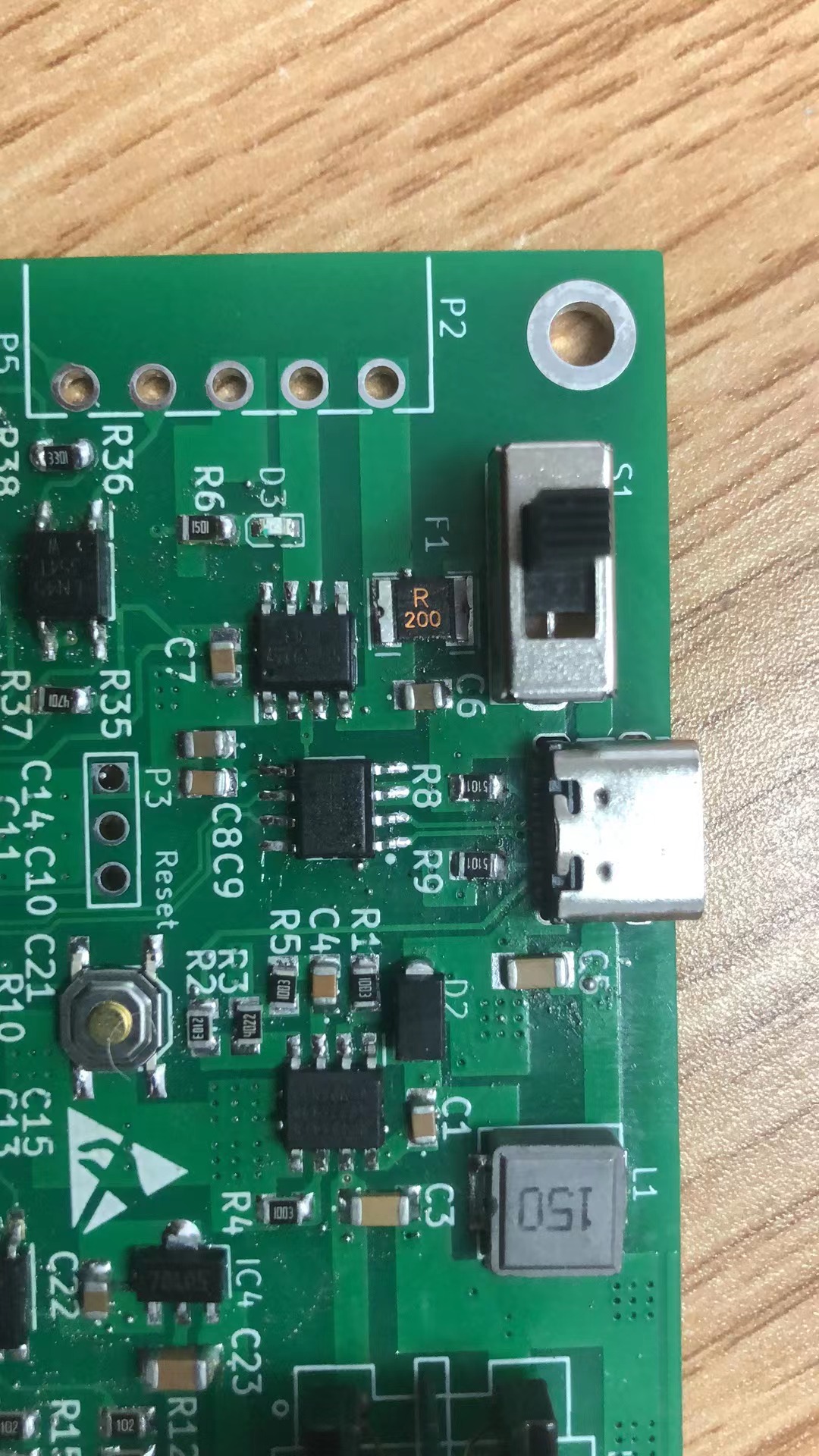

3v3是正常的，旁邊那個LED燈是正常亮的，USB數據線也是沒問題，在其他板子上都可以通訊�，F(xiàn)在懷疑是不是布局或者布線問題，換過芯片了也是這樣

Hephaestus 發表于 2024-1-8 15:06
是根本就不識別，還是識別不出來？

電腦電視無法識別該USB設備

3.3V 正常否 ，USB線纜是否支持數據功能，有些TYPE-C線只有電源充電功能，無數據功能的

是根本就不識別，還是識別不出來？
