關于Multisim使用LM393仿真SPWM波形不正常原因

查看數: 1640 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

hisun

發布時間: 2024-1-16 15:24

正文摘要:

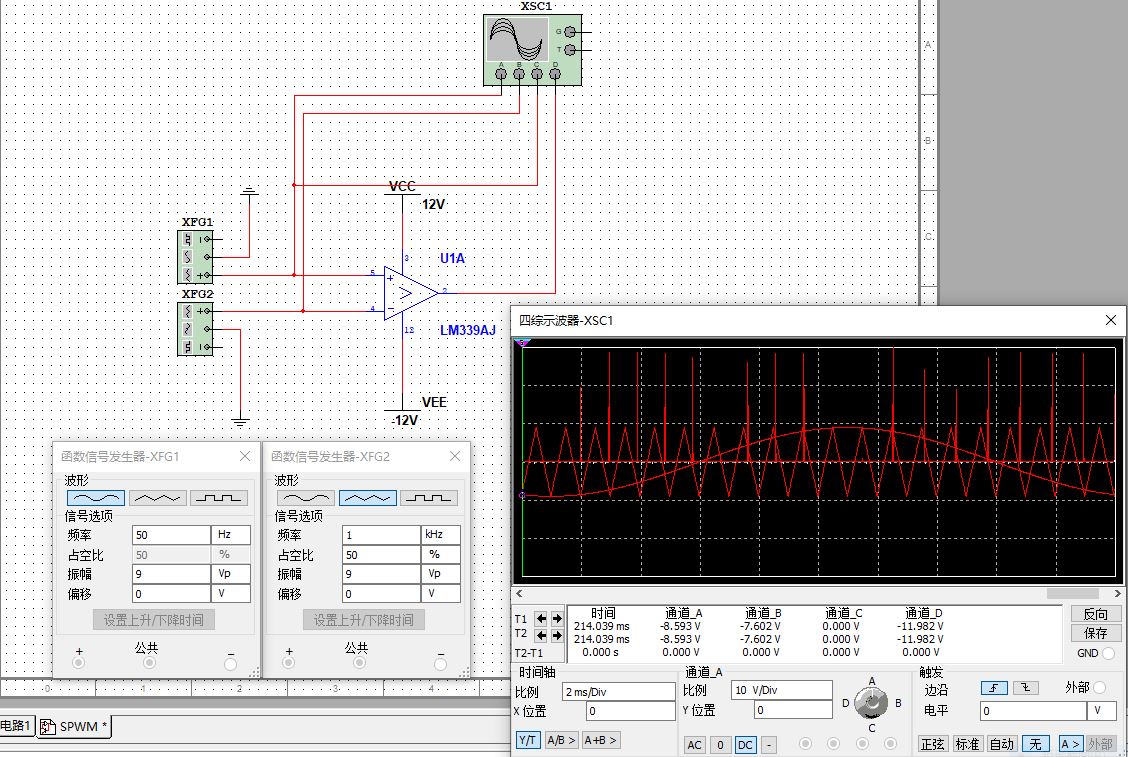

參考的是CSDN上https://blog.csdn.net/qq_42820594/article/details/102962315這里使用的LM393仿真SPWM，出來的SPWM波形只是個尖峰脈沖而不是個SPWM波形，請教下是哪里設置錯誤還是怎么回事？使用的是Multisim 11.0 ...

回復

ID:883242 發表于 2024-1-18 14:34

hisun 發表于 2024-1-17 22:54
非常感謝答復，確實如此。有個不明白的是為什么別人的都沒接電阻呢？PPT的文檔上也沒有掛電阻的？

也可能是他們的模型跟你的不一樣，用他們的文件改改試試。

ID:1066092 發表于 2024-1-17 22:54

Hephaestus 發表于 2024-1-16 21:47
339是OC輸出，沒有上拉電阻自然沒有輸出波形。

非常感謝答復，確實如此。有個不明白的是為什么別人的都沒接電阻呢？PPT的文檔上也沒有掛電阻的？

ID:883242 發表于 2024-1-16 21:47

339是OC輸出，沒有上拉電阻自然沒有輸出波形。
