這個電路原理可行, 實際上是不行的, 無法徹底開啟和關斷 .

要完善, 需增加好多零件.

建議樓主直接用現成的驅動 IC

換成MOS吧，三極管不合適

rayin 發表于 2024-1-19 07:56
三極管兩端要并續流二極管, 否則關斷電機時, 產生的感生電壓會對單片機跑程序造成干擾, 嚴重時會導致三極管 ...

大佬能細說下嗎，就是要在基極和連接電動機之間接一個二極管嗎

Y_G_G 發表于 2024-1-21 19:43
你這個電路是不行的
7#已經說明了原因
如果只是開關,那就用個5A左右的MOS管就可以了

好的好的

5伏換3.3伏，電機換成3.3伏能動的電機

你這個電路是不行的
7#已經說明了原因
如果只是開關,那就用個5A左右的MOS管就可以了
如果是要有正反轉控制,可以用集成的H橋,成本不會高多少的

很顯然三極管放大倍數不夠用。

三極管兩端要并續流二極管, 否則關斷電機時, 產生的感生電壓會對單片機跑程序造成干擾, 嚴重時會導致三極管造成損壞.

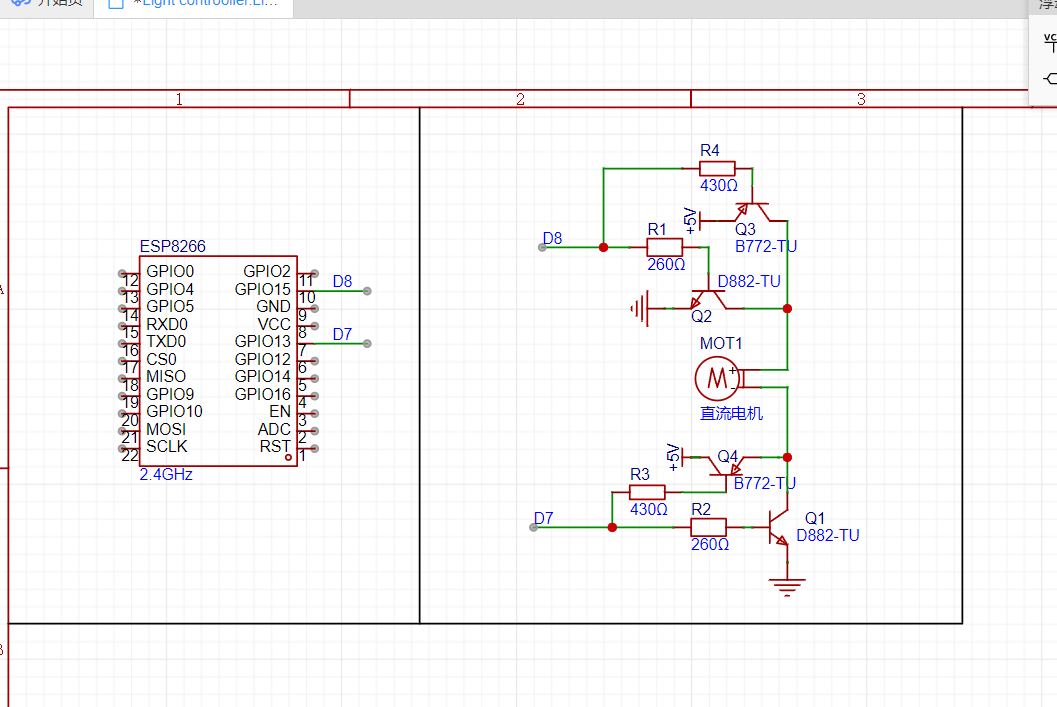

應該用專用的電機驅動芯片來驅動，單片機3.3V，Q3三極管永遠都導通。單片機不可以直接控制電壓比單片機電壓高的PNP三極管。

huangjingjie 發表于 2024-1-16 21:07
專門有電機驅動芯片，集成mos管。三極管驅動小小電機可以。

好的好的我去看下

莫從賢 發表于 2024-1-16 20:52
老師，這個Q4三極管是不是發射腳標錯位置了呢？

啊確實，射極集電極接反了

專門有電機驅動芯片，集成mos管。三極管驅動小小電機可以。

老師，這個Q4三極管是不是發射腳標錯位置了呢？
