發布時間: 2024-4-19 17:31

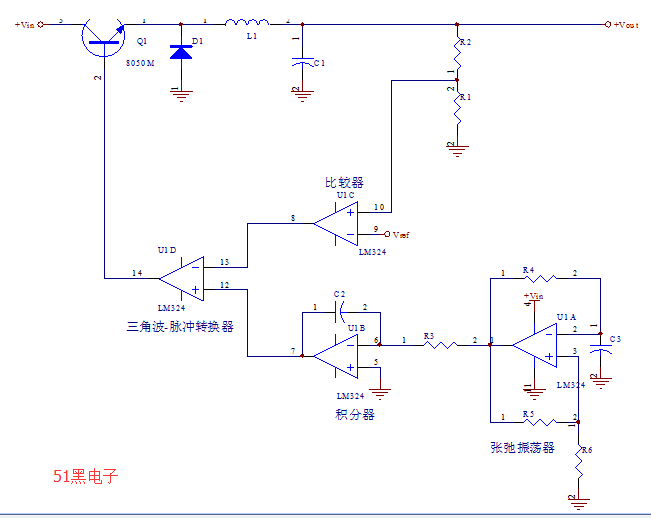

正文摘要:單電源運算放大器構成的開關電源電路，便于DIY開關電源電路，除電容外，電阻采用印刷，單電源運算放大器采用裸片，制板、綁定裸片、涂黑色環氧樹脂、高溫固化等工藝，可實現DIY開關電源芯片。 |
| 謝謝樓主分享�。�！ |
|
圖中積分器的設計為了模擬開關電源芯片的通用性，在DC/DC降壓電路中可省略積分器，在DC/DC升壓電路中由于存在不穩定的狀態，積分器不可省略。開關電源芯片的設計和生產是一個燒錢的過程，最核心的是生產的芯片市場是否認可。使用本電路可降低此風險。為了確保工程設計移植的可靠性，所提供的電路通過NI公司發行的MultiSim仿真軟件驗證。器件資料是從icpdf上下載的。 |
