莫頓6666干手器測會電路

查看數: 1049 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

本主題由 admin 執行審核通過

宏達工控

發布時間: 2024-8-16 11:56

正文摘要:

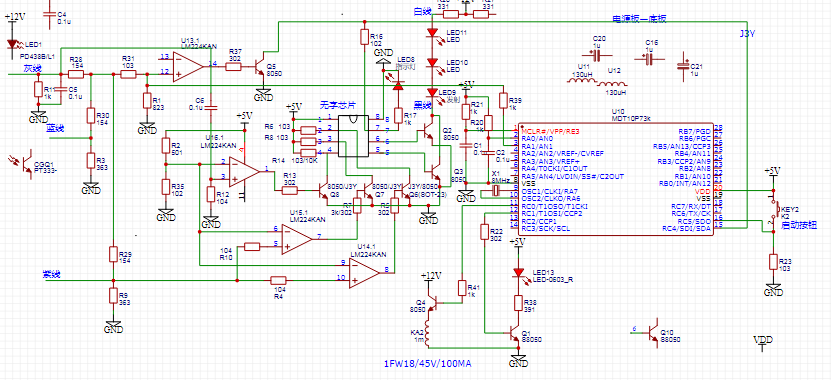

莫頓干手器，故障現象：手動啟動按鈕能啟動，紅外感應不能啟動，Q1 Q2 Q3沒有導通，應該是兩路紅外發射沒有工作，但是接收部分沒有找到在哪里，請問誰能詳細解釋下，或者提供一下完整電路完整電路，測繪所得：

回復

ID:344848 發表于 2024-8-24 01:41

ID:344848 發表于 2024-8-17 17:08

電路圖缺項太多，如看不出使用交流電還是直流電，通常使用兩路發射電路和兩路接收電路，它們的關系是或的關系，只要一路接收到反射信號就可以工作。電路全無字芯片可以分析出來！

ID:611626 發表于 2024-8-16 11:58

224三角和二腳沒有鏈接
