單片機驅動NPN三極管控制PLC如何改成PNP控制

查看數: 941 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-3-6 09:43

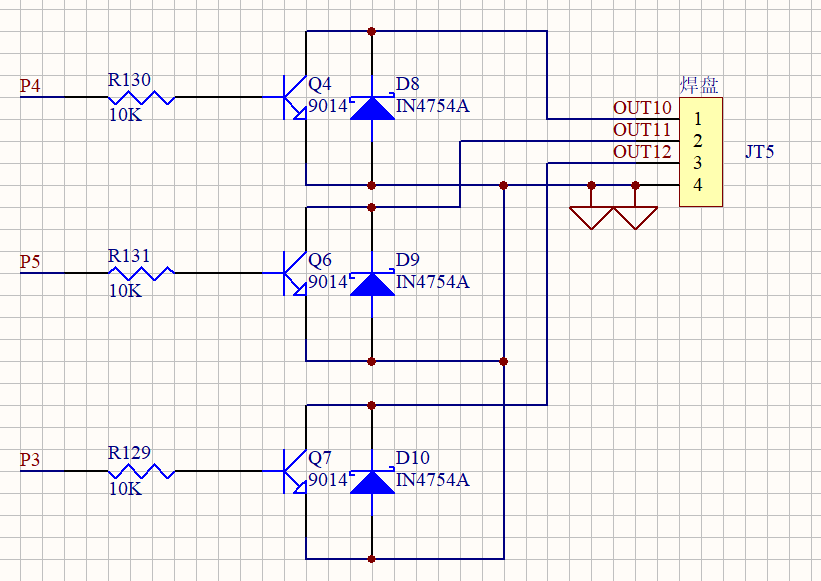

圖①： P3~P5為+5V單片機輸出引腳，圖①為NPN控制，現需要改成PNP控制，圖②是否正確？若不正確要怎么修改？PLC（COM端為+6~36V）

回復

ID:743654 發表于 2025-3-6 15:35

qinlu123 發表于 2025-3-6 13:17
1、圖二的NPN三極管的發射極接GND
2、PNP三極管的基極需要限流電阻
3、COM端的電源需要和單片機共地，也 ...

PLC和單片機不共地。用繼電器會不會對PLC有干擾，光耦有沒推薦的型號

ID:446156 發表于 2025-3-6 15:35

藍藍小星星發表于 2025-3-6 12:19
電路有錯，因不共地的原因，方法就是把電路中的NPN換成光耦即可。

NPN換成光耦也不行，目的是需要把PNP的基極電流流到COM的GND上去，把PNP的基極和它的集電極接一塊是無法打開PNP的，找不到COM的GND還不如直接用一個光耦把COM和相應的OUT連一塊

ID:743654 發表于 2025-3-6 15:32

藍藍小星星發表于 2025-3-6 12:19
電路有錯，因不共地的原因，方法就是把電路中的NPN換成光耦即可。

嗯，不共地，光耦要什么型號的，具體怎么實現

ID:1136941 發表于 2025-3-6 14:07

圖2不正確，建議Q4,Q6,Q7用光耦取代，Q8,Q9,Q10基級加電阻。

ID:446156 發表于 2025-3-6 13:17

1、圖二的NPN三極管的發射極接GND
2、PNP三極管的基極需要限流電阻
3、COM端的電源需要和單片機共地，也就是6V~36V這個電源的GND需要和單片機的GND連一塊，如果找不到COM的GND在哪還是用繼電器或者光耦吧

ID:322197 發表于 2025-3-6 12:44

參考一下


參與人數 1	黑幣 +15	收起理由
cheney03	+ 15	可行，接光耦比較安全。

ID:322197 發表于 2025-3-6 12:42

參考這個電路

ID:466250 發表于 2025-3-6 12:19

電路有錯，因不共地的原因，方法就是把電路中的NPN換成光耦即可。

ID:446156 發表于 2025-3-6 09:43

直接這樣就完事了，光耦隨便找個就行，R2是5.1K；LED和R3模擬的PLC內部電路不用管
