出現了波的失真，應如何解決

查看數: 147 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-6-28 15:37

回復

ID:401564 發表于 2025-6-30 11:52

如果是文氏電橋振蕩器
在反饋回路中,那是要加二極管限幅的,不然,波形一定是會失真的

ID:146782 發表于 2025-6-29 21:39

運放換成雙電源試試

ID:1155523 發表于 2025-6-29 13:26

rundstedt 發表于 2025-6-28 18:12

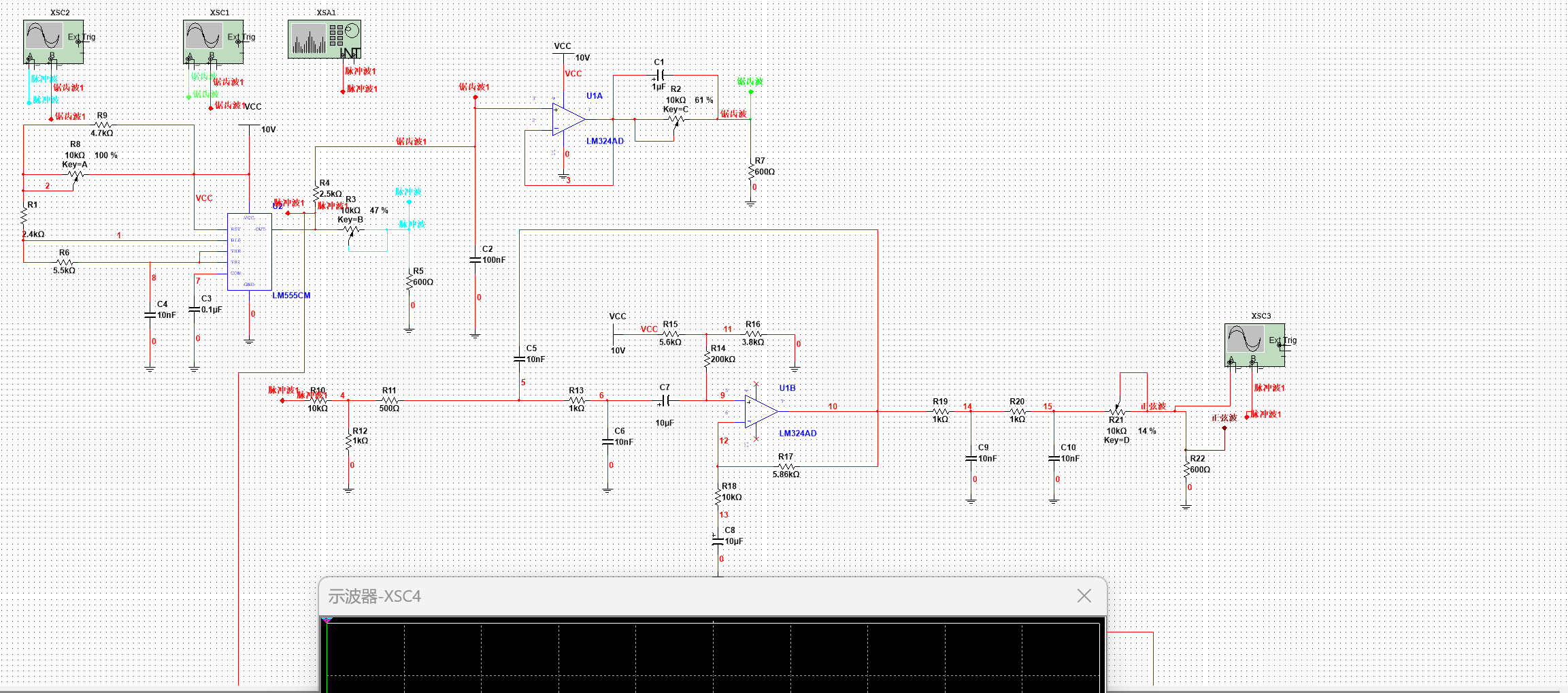

第一圖是文氏電橋振蕩器吧？R27應該是R25的兩倍。

不行，試過了
三倍只會頂部失真，而兩倍圖形變成了M

ID:879809 發表于 2025-6-28 18:12

第一圖是文氏電橋振蕩器吧？R27應該是R25的兩倍。
