一種過零檢測電路的仿真實驗

查看數: 89 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-7-18 16:37

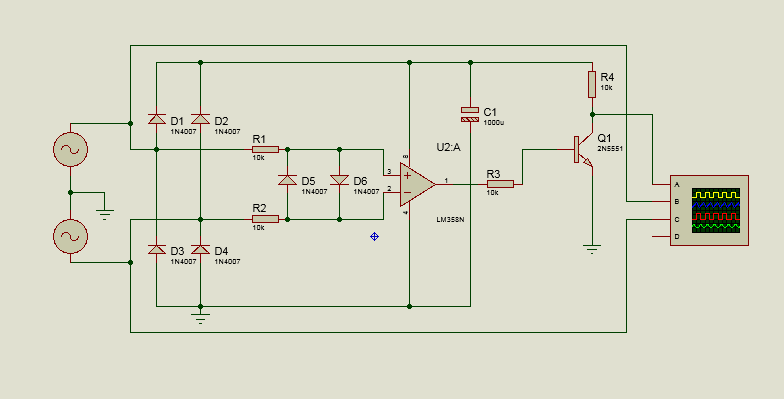

把正負半周的過零信號同時送入運放同反相輸入端，輸出非常接近零點的上升和下降沿的方波。

回復

ID:1136941 發表于 2025-7-19 09:12

光說不練發表于 2025-7-19 00:31
能達到過零后小于50微秒的延時不？

仿真虛擬示波器上看不出來，搭建實際電路用示波器應可以測出過零延時多少。

ID:163285 發表于 2025-7-19 00:31

能達到過零后小于50微秒的延時不？
