脈搏測量儀信號放大整形部分仿真有問題，求各路大神幫幫忙

查看數: 4445 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

mam

發布時間: 2015-4-8 10:53

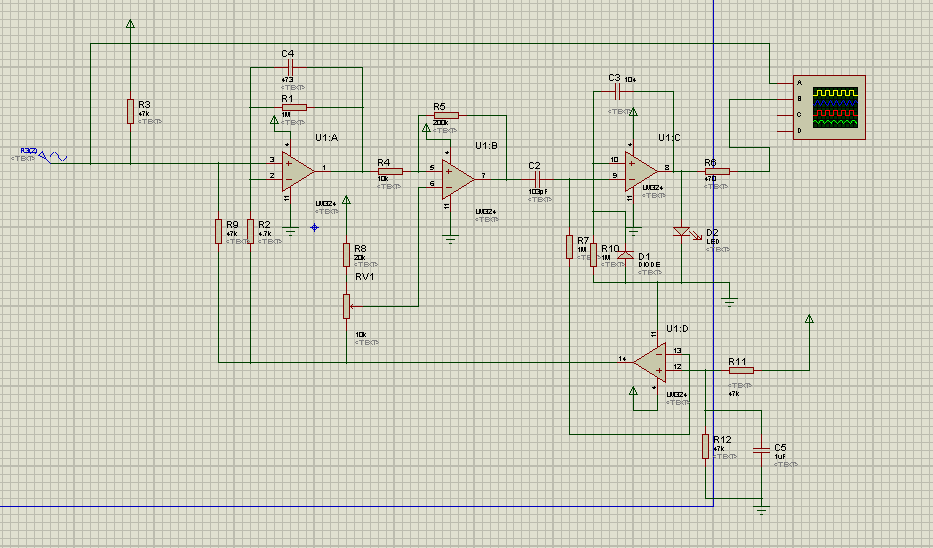

這個圖主要是實現采集的脈搏電信號先進行低通放大，再通過整形成脈沖信號輸入到單片機進行處理計數，但是，我想通過模擬脈搏電信號就出現圖片所示問題，求各位大神幫幫忙，再次謝謝了！本人暫且屬于單片機菜鳥一類， ...

回復

ID:76361 發表于 2015-4-10 17:03

gaozhaohong 發表于 2015-4-8 14:43
樓主畫的電路原理圖是否正確，應該仔細檢查一下，否則仿真電路是不會工作的。還有就是電路圖應該處于藍色的 ...

哦哦，好的，謝謝啊

ID:61876 發表于 2015-4-8 14:43

樓主畫的電路原理圖是否正確，應該仔細檢查一下，否則仿真電路是不會工作的。還有就是電路圖應該處于藍色的框內。
